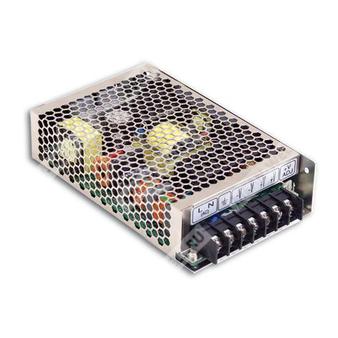

HRP-100-12 - импульсный источник питания 12 В для промышленной электроники с активной коррекцией коэффициента мощности и полным набором защит.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HRP | Серия источников питания Mean Well HRP с функцией PFC |
| 100 | Номинальная мощность класса 100 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
HRP-100-12 представляет собой одно выходной импульсный источник питания AC/DC открытого исполнения с универсальным входом, активной коррекцией коэффициента мощности и естественным охлаждением за счёт свободной конвекции воздуха. Изделие рассчитано на применение в промышленной автоматике, электронике и системах питания, где требуется стабилизированное напряжение 12 В постоянного тока при мощности до 102 Вт.
Основные особенности
- Универсальный сетевой вход.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Устойчивость к сетевым перенапряжениям до 300 В AC в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха.
- Встроенное дистанционное включение/выключение.
- Малое потребление энергии без нагрузки.
- Применение электролитических конденсаторов с ресурсом 105 °C.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,5 А |
| Диапазон регулировки выходного напряжения | 11,4 ~ 13,8 В |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,5% |
| Стабилизация по сети | ±0,8% |
| Стабилизация по нагрузке | ±0,8% |
| Диапазон тока нагрузки | 0 ~ 8,5 А |
| Время установки, время нарастания | 2500 мс, 100 мс при 115 В AC / 230 В AC при полной нагрузке |
| Время удержания | 20 мс при 115 В AC; 50 мс при 230 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 87,5% |
| Потребляемый ток | 1,1 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Ограничение постоянным током для Vo = 50 ~ 100% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,4 ~ 16,8 В |
| Алгоритм защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные выводы дистанционного управления
| Параметр | Значение |
| Назначение | Дистанционное включение/выключение |
| RC+/RC-: 0 ~ 0,8 В | Включено |
| RC+/RC-: 4 ~ 10 В | Выключено |
| Разъём | CN100, JST B-XH или эквивалент |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 |
| Испытательное напряжение | Вход - выход: 3 кВ AC; вход - корпус: 2 кВ AC; выход - корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, требованиям для тяжёлой промышленности, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 15 кг / 0,9 куб. фута |
| Исполнение | Открытое шасси, корпус Case No. 901I |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выходное постоянное напряжение -V |
| 2 | Выходное постоянное напряжение +V |
| 3 | Защитное заземление FG |
| 4, 5 | Вход переменного напряжения AC/L |
| 6, 7 | Вход переменного напряжения AC/N |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Для работы на низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения нагрузки.
- При высоте эксплуатации более 2000 м требуется температурное снижение нагрузки: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
Надёжность
| Параметр | Значение |
| MTBF | 2344,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 295,8 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
