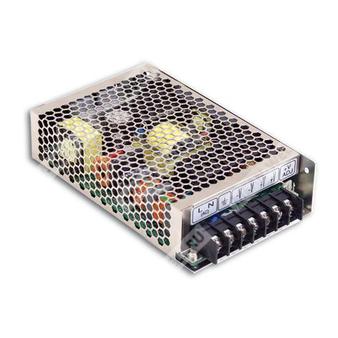

HRP-100-15 - импульсный источник питания AC/DC на 100 Вт с активной коррекцией коэффициента мощности и одним выходом 15 В.
Назначение и особенности
HRP-100-15 представляет собой одноканальный промышленный источник питания переменного/постоянного тока мощностью 100 Вт с универсальным сетевым входом, встроенной активной коррекцией коэффициента мощности и принудительно-естественным охлаждением за счёт свободной конвекции воздуха. Устройство рассчитано на питание нагрузки с номинальным выходным напряжением 15 В и применяется в промышленной автоматике, электронных системах управления, телекоммуникационном и общем промышленном оборудовании.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HRP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 100 | Номинальная мощность серии: 100 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Краткое описание
Серия HRP-100 выполнена в низкопрофильном корпусе высотой 38 мм, имеет встроенную защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также функцию дистанционного включения/выключения. Для модели HRP-100-15 установлены параметры, приведённые ниже.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 7 А |
| Диапазон выходного тока | 0 ~ 7 А |
| Номинальная мощность | 105 Вт |
| Пульсации и шум, максимум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 14,25 ~ 18 В |
| Допуск выходного напряжения | ±1,5% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,8% |
| Время установления и нарастания | 2500 мс, 100 мс / 230 В перем. тока; 2500 мс, 100 мс / 115 В перем. тока при полной нагрузке |
| Время удержания | 50 мс / 230 В перем. тока; 20 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В перем. тока; 120 ~ 370 В пост. тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В перем. тока; PF > 0,98 при 115 В перем. тока при полной нагрузке |
| КПД, тип. | 88% |
| Потребляемый ток, тип. | 1,1 А / 115 В перем. тока; 0,6 А / 230 В перем. тока |
| Пусковой ток, тип. | 35 А / 115 В перем. тока; 65 А / 230 В перем. тока |
| Ток утечки | < 1 мА / 240 В перем. тока |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходного тока по постоянному току для Vo = 50 ~ 100% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 3,96 ~ 4,62 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В = включено; 4 ~ 10 В = выключено |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 2344,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 295,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение корпуса | Низкопрофильный корпус, монтажные отверстия и клеммный блок |
| Типоразмер корпуса | Case No. 901I |
Упаковка
| Параметр | Значение |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 15 кг / 0,9 куб. фута |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1, IEC62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/BS EN/BS EN heavy industry level, EAC TP TC 020 |
Клеммные и монтажные сведения
Назначение выводов:
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG |
| 4, 5 | AC/L |
| 6, 7 | AC/N |
Разъём дистанционного включения/выключения CN100: JST B-XH или эквивалент.
| Номер контакта | Назначение |
| 1 | RC- |
| 2 | RC+ |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение нагрузки при низком входном напряжении. Следует учитывать кривую снижения мощности.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
