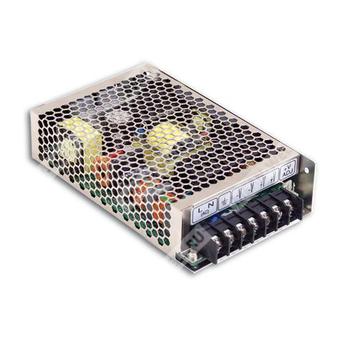

HRP-100-24 - импульсный источник питания AC/DC с активной коррекцией коэффициента мощности и одним выходом 24 В.
Расшифровка партномера
| Позиция | Значение |
| HRP | Серия источников питания Mean Well HRP, исполнение с функцией PFC |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое назначение
HRP-100-24 предназначен для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока с обеспечением стабилизированного выходного напряжения 24 В.
Основные особенности
- Универсальный вход переменного тока.
- Широкий диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Устойчивость к сетевому импульсу до 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Низкое энергопотребление без нагрузки.
- Использование электролитических конденсаторов с ресурсом 105 °C long life.
- Низкопрофильное исполнение 1U.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,5 А |
| Диапазон регулирования выходного тока | 0 ... 4,5 А |
| Номинальная выходная мощность | 108 Вт |
| Пульсации и шум | 150 мВп-п максимум |
| Диапазон регулировки выходного напряжения | 22,8 ... 28,8 В |
| Допуск выходного напряжения | ±0,2% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 2500 мс, 100 мс при 230 В AC; 2500 мс, 100 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC; 120 ... 370 В DC |
| Диапазон частоты | 47 ... 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Потребляемый входной ток | 0,6 А при 230 В AC; 1,1 А при 115 В AC |
| Пусковой ток | 65 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | <1 мА при 240 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 105 ... 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током для Vo = 50 ... 100% от номинального напряжения; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30 ... 34,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функция дистанционного управления
| Параметр | Значение |
| Управляющие выводы | RC+ / RC- |
| Включение | 0 ... 0,8 В |
| Выключение | 4 ... 10 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +60 °C |
| Снижение допустимой нагрузки по температуре | См. кривую снижения нагрузки |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C; 10 ... 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/BS EN/BS EN, heavy industry level, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2344,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 295,8 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 159 × 97 × 38 мм |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 15 кг / 0,9 куб. фута |
Механическое исполнение
Корпус выполнен в габаритах 159 × 97 × 38 мм. Устройство относится к серии HRP-100 и предназначено для монтажа с использованием клеммного подключения. В составе механической схемы предусмотрены крепёжные отверстия и разъём дистанционного управления CN100.
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Защитное заземление FG |
| 4, 5 | Вход переменного тока AC/L |
| 6, 7 | Вход переменного тока AC/N |
Разъём дистанционного включения/выключения CN100
| Номер вывода | Назначение |
| 1 | RC- |
| 2 | RC+ |
| Совместимая колодка | JST B-XH или эквивалент |
| Контактная часть | JST XHP / JST SXH-001T или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; ЭМС-испытания выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для части применений может потребоваться снижение допустимой нагрузки при пониженном входном напряжении; следует учитывать кривую снижения нагрузки.
- Для высоты эксплуатации более 2000 м допускается температурное снижение: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
