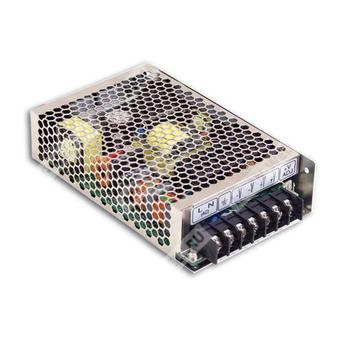

HRP-100-48 - импульсный источник питания 48 В, 100 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | HRP | Импульсный источник питания серии HRP с активной коррекцией коэффициента мощности |
| Номинальная мощность | 100 | 100 Вт |
| Выходное напряжение | 48 | 48 В постоянного тока |
Назначение и особенности
HRP-100-48 представляет собой одновыходной импульсный AC/DC источник питания мощностью 100 Вт с активной коррекцией коэффициента мощности. Изделие предназначено для питания промышленной электроники, средств автоматизации и другого оборудования, требующего стабилизированного напряжения 48 В постоянного тока.
Ключевые особенности:
- универсальный вход переменного тока;
- широкий диапазон входного напряжения;
- встроенная активная коррекция коэффициента мощности;
- высокий КПД до 90%;
- устойчивость к кратковременному перенапряжению сети 300 В AC в течение 5 секунд;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- охлаждение за счет свободной конвекции воздуха;
- низкопрофильное исполнение 1U, высота 38 мм;
- встроенное дистанционное включение/выключение;
- малое потребление мощности без нагрузки;
- электролитические конденсаторы с ресурсом 105 °C;
- двухлетняя гарантия в документе не раскрывается в данном описании.
Выходные характеристики
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 2,2 А |
| Диапазон выходного тока | 0 ~ 2,2 А |
| Номинальная выходная мощность | 105,6 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 45,6 ~ 55,2 В |
| Допуск выходного напряжения | ±0,2% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 2500 мс, 100 мс при 230 В AC; 2500 мс, 100 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 90% |
| Входной ток, типовой | 0,6 А при 230 В AC; 1,1 А при 115 В AC |
| Пусковой ток, типовой | 65 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока в режиме постоянного тока для Vo = 50 ~ 100% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57,6 ~ 67,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | RC+ / RC-: 0 ~ 0,8 В = включено; 4 ~ 10 В = выключено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ~ 50 °C |
| Охлаждение | Свободная конвекция воздуха |
Надёжность и механическая стойкость
| Параметр | Значение |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 2344,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 295,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Потребление мощности без нагрузки | Менее 0,5 Вт |
| Допустимая высота эксплуатации | Требуется снижение мощности на 3,5% на 1000 м для моделей без вентилятора и на 5% на 1000 м для моделей с вентилятором при высоте выше 2000 м |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 15 кг / 0,9 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока, -V |
| 2 | Выход постоянного тока, +V |
| 3 | Заземление корпуса, FG |
| 4, 5 | Вход переменного тока, L |
| 6, 7 | Вход переменного тока, N |
Дистанционное включение/выключение
| Контакт | Назначение |
| 1 | RC- |
| 2 | RC+ |
| Разъём | JST B-XH или эквивалент |
| Сопряжённый корпус | JST XHP или эквивалент |
| Контактная часть | JST SXH-001T или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Изделие рассматривается как компонент, предназначенный для установки в конечное оборудование; ЭМС-испытания выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение мощности; следует учитывать кривую дерейтирования.
- Для высоты эксплуатации выше 2000 м требуется учитывать температурное снижение допустимой мощности.
