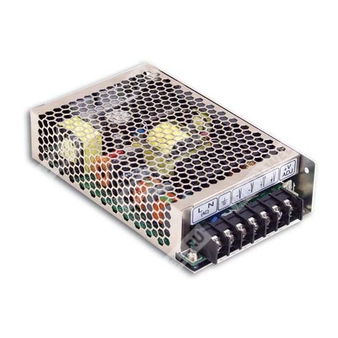

HRP-100-7.5 - импульсный источник питания 100 Вт с активным PFC и низкопрофильным исполнением.
Расшифровка партномера HRP-100-7.5
| Элемент обозначения | Расшифровка |
| HRP | Серия источников питания Mean Well HRP с функцией коррекции коэффициента мощности |
| 100 | Номинальная выходная мощность 100 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Назначение и особенности
HRP-100-7.5 представляет собой однотактный источник питания промышленного класса с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 7,5 В при мощности до 101,3 Вт. Устройство выполнено в низкопрофильном корпусе высотой 38 мм и рассчитано на установку в составе конечного оборудования.
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 84% для исполнения 7,5 В.
- Устойчивость к импульсному перенапряжению 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Малое потребление мощности на холостом ходу.
- Применение электролитических конденсаторов на 105 °C длительного ресурса.
Электрические параметры
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 13,5 А |
| Диапазон выходного тока | 0 ~ 13,5 А |
| Номинальная выходная мощность | 101,3 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | 7,1 ~ 9 В |
| Допуск выходного напряжения | ±2,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,5% |
| Время установки и нарастания | 2500 мс, 100 мс при 230 В AC; 2500 мс, 100 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 84% |
| Потребляемый ток | 1,1 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защитные функции
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Ограничение постоянным током для Vo = 50 ~ 100% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 7,1 ~ 9,4 В |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функция дистанционного управления
| Клеммы управления | RC+ / RC- |
| Включение | 0 ~ 0,8 В |
| Отключение | 4 ~ 10 В |
Условия эксплуатации
| Рабочая температура | -40 ~ +60 °C |
| Рабочая температура с учётом дерейтирования | См. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Стандарты ЭМС по излучению | Соответствие BS EN/EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, тяжёлая промышленная степень, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Габаритные размеры | 159 × 97 × 38 мм |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 15 кг / 0,9 куб. фут |
| Тип корпуса | Низкопрофильный металлический корпус |
| Охлаждение | Свободная конвекция воздуха |
Монтаж и подключения
| Подключение входа | Клеммы AC/L, AC/N |
| Подключение выхода | Клеммы DC OUTPUT +V, DC OUTPUT -V |
| Заземление | FG |
| Дистанционное включение/выключение | Разъём CN100, JST B-XH или эквивалент |
| Схема крепления | 6-M3 с обеих сторон, L=6; 2-M3, L=4 |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием пары скрученных проводов длиной 12 дюймов, завершённых конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает в себя допуск установки, нестабильность по линии и по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. |
| 5 | При пониженном входном напряжении может потребоваться дерейтирование. Необходимо учитывать кривую дерейтирования. |
| 6 | Для высоты более 2000 м применяется температурное дерейтирование 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
MTBF
| Расчётная наработка на отказ | 2344,3 тыс. ч по Telcordia SR-332 (Bellcore); 295,8 тыс. ч по MIL-HDBK-217F (25 °C) |
Схема выводов
| 1 | DC OUTPUT -V |
| 2 | DC OUTPUT +V |
| 3 | FG |
| 4, 5 | AC/L |
| 6, 7 | AC/N |
