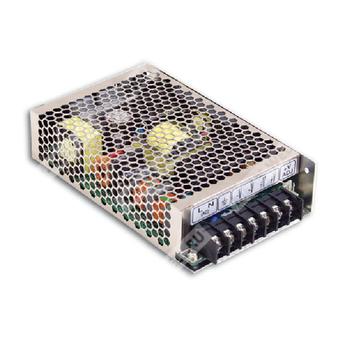

HRP-150-12 - импульсный источник питания 12 В для промышленной электроники с активным PFC и полным набором защит.
Назначение: одно выходной AC/DC источник питания серии HRP-150 для установки в составе конечного оборудования, предназначенный для преобразования сетевого переменного/постоянного входного напряжения в стабилизированное постоянное напряжение 12 В.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|
| HRP | Серия источников питания Mean Well с активным корректором коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание серии
HRP-150-12 относится к серии одно выходных источников питания мощностью 150 Вт с активной коррекцией коэффициента мощности, универсальным входом и высокой удельной мощностью в компактном металлическом корпусе высотой 38 мм. Модель рассчитана на применение в промышленной электронике, системах автоматизации, измерительной и телекоммуникационной аппаратуре, а также в оборудовании, где требуется надежное питание 12 В с удаленной обратной связью и защитой по основным аварийным режимам.
Особенности
- Универсальный вход переменного тока.
- Активный корректор коэффициента мощности.
- Высокий КПД до 88% для версии 12 В.
- Выдерживает сетевой бросок напряжения 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение 1U, высота 38 мм.
- Наличие удаленной обратной связи по напряжению.
- Пятилетняя гарантия.
Основные области применения
Источники питания данного класса применяются в промышленной автоматике, встраиваемых системах, системах управления, контрольно-измерительном оборудовании, телекоммуникационных и общепромышленных установках, где важны компактность, высокий коэффициент мощности и устойчивость к сетевым и нагрузочным возмущениям.
Электрические параметры
| Параметр | Значение для HRP-150-12 |
|---|
| Выходное постоянное напряжение | 12 В |
| Номинальный выходной ток | 13 А |
| Диапазон регулировки выходного тока | 0 ~ 13 А |
| Номинальная выходная мощность | 156 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск выходного напряжения | ±1,5% |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания | 3000 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,99 при 115 В AC, при полной нагрузке |
| Типовой КПД | 88% |
| Входной ток, тип. | 1,7 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Вид защиты | Параметры и поведение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление после устранения неисправности |
| Перенапряжение | 13,6 ~ 16,8 В; тип защиты — отключение выходного напряжения с последующим включением для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -50 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Требования по снижению нагрузки
| Условие | Описание |
|---|
| Температурное снижение нагрузки | См. кривую дерейтирования; при наличии крышки допустимая нагрузка снижается раньше, чем в исполнении без крышки |
| Снижение нагрузки по входному напряжению | Может потребоваться при низком входном напряжении; см. кривую зависимости выходной мощности от входного напряжения |
| Высота над уровнем моря | Для высоты более 2000 м требуется снижение нагрузки: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1, IEC62368-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH, между входом, выходом и корпусом |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; EAC TP TC 020; уровень тяжелой промышленности |
Габаритные и механические данные
| Параметр | Значение |
|---|
| Габариты | 159 × 97 × 38 мм |
| Масса | 0,61 кг |
| Упаковка | 24 шт.; 15,6 кг; 0,9 куб. фута |
| Исполнение корпуса | Низкопрофильное, высота 1U |
Средняя наработка на отказ
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 1742,7 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 238,9 тыс. ч минимум |
Подключение
Клеммная колодка:
| Номер контакта | Назначение |
|---|
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Защитное заземление FG |
| 4, 5 | Выходное напряжение DC −V |
| 6, 7 | Выходное напряжение DC +V |
Разъем удаленной обратной связи CN100:
| Номер контакта | Назначение |
|---|
| 1 | −S |
| 2 | +S |
| 3 ~ 6 | Не подключены |
Структура функциональная
Функциональная схема включает: сетевой EMI-фильтр, схему ограничения пускового тока, выпрямитель и узел PFC, силовой преобразователь, выходной выпрямитель и фильтр, а также контуры контроля перегрева, перегрузки и перенапряжения. Для версии 12 В указана типовая частота ШИМ 70 кГц.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент для встраивания в конечное оборудование; испытания ЭМС проводятся при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Для корректного соответствия требованиям ЭМС конечное изделие должно быть повторно проверено после встраивания источника питания.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Для моделей HRP-150-3.3/5/7.5/12/15 рекомендуемая внешняя выходная емкость не должна превышать 5000 мкФ.
- Для высот более 2000 м требуется температурное снижение нагрузки: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором.
