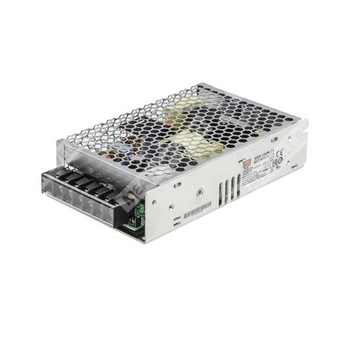

HRP-150N-12 - 150-ваттный одно выходной AC/DC источник питания с активным PFC и функцией пиковой нагрузки
Расшифровка партномера
| Позиция |
Расшифровка |
| HRP |
Серия источников питания Mean Well HRP |
| 150 |
Номинальная мощность 150 Вт |
| N |
Исполнение серии |
| 12 |
Выходное напряжение 12 В |
Краткое назначение
HRP-150N-12 — импульсный AC/DC источник питания промышленного назначения на 12 В с широким диапазоном входного напряжения, активным PFC и кратковременной пиковой перегрузочной способностью.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Пиковая мощность до 250% кратковременно.
- Высокий КПД до 88% для модели 12 В.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Низкопрофильное исполнение, высота 38 мм.
- Встроенная функция дистанционного измерения напряжения нагрузки.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
HRP-150N-12 представляет собой одно выходной источник питания переменного/постоянного тока мощностью 150 Вт, предназначенный для промышленного применения. Серия рассчитана на работу от сети 85~264 В AC и обеспечивает наиболее востребованные в промышленности выходные напряжения постоянного тока. Охлаждение осуществляется естественной конвекцией без применения вентилятора, что позволяет работать при температуре окружающей среды до 70°C без кожуха. Дополнительно источник питания обеспечивает кратковременную пиковую мощность 250% для электромеханических и моторных нагрузок, требующих повышенной мощности при запуске.
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
13 А |
| Диапазон выходного тока |
0 ~ 13 А |
| Номинальная мощность |
156 Вт |
| Пульсации и шум, максимум |
120 мВ п-п |
| Диапазон регулировки выходного напряжения |
10,2 ~ 13,8 В |
| Допуск выходного напряжения |
±1,5% |
| Линейная стабилизация |
±0,3% |
| Нагрузочная стабилизация |
±0,5% |
| Время установления и нарастания |
3000 мс, 50 мс при 230 В AC |
| Время установления и нарастания |
3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC |
| Время удержания |
16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. |
88% |
| Потребляемый ток AC, тип. |
1,7 А при 115 В AC / 0,9 А при 230 В AC |
| Пусковой ток, тип. |
35 А при 115 В AC / 70 А при 230 В AC |
| Ток утечки |
< 1 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
При мощности более 105 ~ 200% от номинальной в течение более 5 секунд источник отключает выходное напряжение и восстанавливается после повторного включения. |
| Перегрузка при режиме постоянного ограничения тока |
При мощности более 280% от номинальной в течение более 5 секунд источник отключает выходное напряжение и восстанавливается после повторного включения. |
| Перенапряжение |
14,4 ~ 16,8 В |
| Перегрев |
Выходное напряжение отключается, восстановление происходит автоматически после снижения температуры. |
| Короткое замыкание |
Отключение выходного напряжения, восстановление после повторного включения. |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3 кВ AC |
| Испытательное напряжение изоляции вход-земля |
2 кВ AC |
| Испытательное напряжение изоляции выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +70°C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения |
-50 ~ +85°C |
| Влажность хранения |
10 ~ 95% RH |
| Температурный коэффициент |
±0,04%/°C (0 ~ 50°C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
5000 м |
Надежность
| Параметр |
Значение |
| MTBF |
1740,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 221,7 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Масса, габариты и упаковка
| Параметр |
Значение |
| Габаритные размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Масса |
0,54 кг |
| Упаковка |
24 шт. / 12,96 кг / 0,9 куб. фута |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения мощности.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
