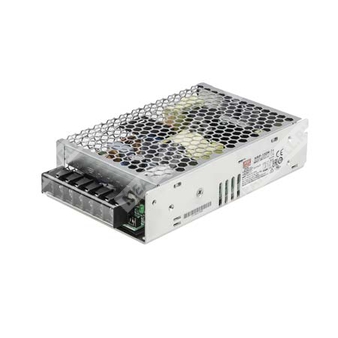

HRP-150N-24 - 150-ваттный источник питания AC/DC с активной коррекцией коэффициента мощности для промышленного применения.
HRP-150N-24 — одноканальный импульсный источник питания переменного/постоянного тока мощностью 150 Вт с универсальным входом, встроенной активной коррекцией коэффициента мощности и расширенными функциями защиты. Предназначен для промышленной автоматизации, систем управления и другого оборудования, требующего стабилизированного выхода 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HRP | Серия источников питания Mean Well HRP |
| 150N | Номинальная мощность 150 Вт, исполнение серии N |
| 24 | Выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Пиковая мощность до 250% в течение короткого времени.
- Высокий КПД до 89%.
- Устойчивость к входному импульсу 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение 1U, высота 38 мм.
- Встроенная функция дистанционного измерения напряжения.
Области применения
- Промышленные системы автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
HRP-150N-24 представляет собой источник питания AC/DC с одним выходом, рассчитанный на питание от сети 85–264 В AC или 120–370 В DC. Модуль ориентирован на промышленное применение и обеспечивает стабилизированное напряжение 24 В при номинальном токе до 6,5 А. Охлаждение реализовано посредством свободной конвекции, что позволяет применять изделие в составе оборудования без принудительной вентиляции при соблюдении условий по температуре окружающей среды и дерейтингам. Серия рассчитана на кратковременную работу с повышенной пиковой мощностью, что важно для электромеханических нагрузок и пусковых режимов.
Параметры изделия
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 6,5 А |
| Диапазон тока | 0–6,5 А |
| Номинальная мощность | 156 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6–28,8 В |
| Допуск выходного напряжения | ±1,5% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 3000 мс, 50 мс / 230 В AC; 3000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 88% |
| Типовой входной ток | 1,7 А / 115 В AC; 0,9 А / 230 В AC |
| Типовой пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Ограничение тока: при выходной мощности более 280% от номинальной в течение более 5 секунд — отключение выходного напряжения, восстановление после повторного включения. Нормальная работа в диапазоне 105–200% от номинальной мощности более 5 секунд с последующим отключением и восстановлением после повторного включения. |
| Перенапряжение | 30–34,8 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -50…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Проводимые помехи | BS EN/EN55032, класс B |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3: 10 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4: 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 95% провал 0,5 периода; 30% провал 25 периодов; 95% прерывание 250 периодов |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Иммунитет ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Пиковая мощность
Источник питания поддерживает кратковременный режим повышенной мощности. Средняя выходная мощность должна удовлетворять условию:
Pav = (Ppk × t + Pnpk × (T - t)) / T ≤ Prated
Где:
- Pav — средняя выходная мощность;
- Ppk — пиковая выходная мощность;
- Pnpk — мощность вне пикового интервала;
- Prated — номинальная выходная мощность;
- t — длительность пика;
- T — период повторения.
Ограничения для режима пиков:
- t ≤ 5 с;
- t / T × 100% ≤ 35%.
Для 12-вольтовой модели приведен пример: при Vin = 100 В, Duty_max = 25%, Pav = 156 Вт, Ppk = 300 Вт, t ≤ 5 с, T ≥ 20 с.
MTBF
| Параметр | Значение |
| Наработка на отказ | 1740,3 тыс. ч, Telcordia SR-332 (Bellcore); 221,7 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение | Низкопрофильное, 1U |
| Охлаждение | Свободная конвекция воздуха |
Упаковка
| Параметр | Значение |
| Масса и упаковка | 0,54 кг; 24 шт. / 12,96 кг / 0,9 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; все испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Температурный дерейтинг при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Назначение контактов разъема CN100
| Номер контакта | Назначение |
| 1 | -S |
| 2 | +S |
| 3–6 | NC |
Дополнительные сведения по дистанционному измерению
Функция дистанционного измерения компенсирует падение напряжения на проводах нагрузки до 0,5 В. Линии измерения должны быть скручены попарно.
