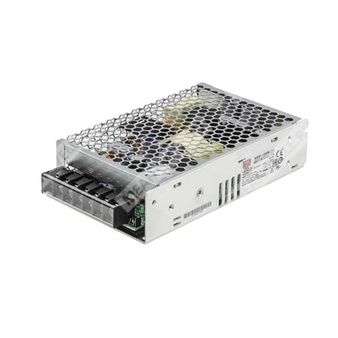

HRP-150N-48 — 150-ваттный AC/DC источник питания с одним выходом, активным PFC и удалённым контролем напряжения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | HRP | Серия источников питания Mean Well |
| Номинальная мощность | 150N | Выходная мощность 150 Вт, исполнение серии N |
| Выходное напряжение | 48 | 48 В постоянного тока |
Назначение
HRP-150N-48 — импульсный источник питания промышленного назначения с одним выходом, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 48 В постоянного тока. Модель ориентирована на применение в промышленной автоматизации, системах управления, контрольно-измерительном и телекоммуникационном оборудовании, а также в электромеханических нагрузках, требующих кратковременного повышения мощности при пуске.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Кратковременная пиковая мощность до 250%.
- Высокий КПД до 89%.
- Устойчивость к входному перенапряжению 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха.
- Низкопрофильное исполнение высотой 38 мм.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
Применение
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
HRP-150N-48 относится к классу AC/DC источников питания с одним выходом и рассчитан на питание от сети 85…264 В AC или 120…370 В DC. Серия предназначена для промышленного применения, где требуется компактный источник питания с активным PFC, высоким коэффициентом мощности, хорошей устойчивостью к нагрузочным и сетевым возмущениям, а также возможностью кратковременной работы на повышенной мощности.
Модель выполнена в корпусе с естественным воздушным охлаждением и рассчитана на работу при температуре окружающей среды до 70 °C без кожуха. Наличие удалённого контроля напряжения позволяет компенсировать падение напряжения на проводах нагрузки. Конструктивно устройство выполнено в низкопрофильном форм-факторе 1U.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 3,3 А |
| Диапазон тока | 0…3,3 А |
| Номинальная мощность | 158,4 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 40,8…55,2 В |
| Допуск выходного напряжения | ±1,5% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон входного постоянного напряжения | 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 0,9 А / 230 В AC; 1,7 А / 115 В AC |
| Пусковой ток | 70 А / 230 В AC; 35 А / 115 В AC |
| Время запуска, нарастания | 3000 мс, 50 мс / 230 В AC; 3000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Входная устойчивость к перенапряжению | 300 В AC в течение 5 секунд |
Эффективность
Защита
| Параметр | Описание |
| Перегрузка | При мощности более 105…200% от номинальной в течение более 5 секунд — отключение выходного напряжения, повторное включение для восстановления. При мощности более 280% от номинальной в течение более 5 секунд — режим ограничения постоянного тока, затем отключение выходного напряжения и восстановление после повторного включения. |
| Перенапряжение | 57,6…67,2 В |
| Перегрев | Отключение выходного напряжения; восстановление автоматически после снижения температуры. |
| Короткое замыкание | Защита предусмотрена. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и корпусом | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -50…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Эмиссия по фликеру напряжения | BS EN/EN61000-3-3 |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-корпус; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 95% провал 0,5 периода, 30% провал 25 периодов, 95% прерывание 250 периодов |
Параметры надёжности
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 1740,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 221,7 тыс. ч минимум (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 159 × 97 × 38 мм |
| Исполнение | Низкопрофильный корпус 1U |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,54 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 12,96 кг |
| Объём упаковки | 0,9 CUFT |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения мощности.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для выполнения этих испытаний следует использовать руководство по испытаниям ЭМС для компонентов источников питания.
6. Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
