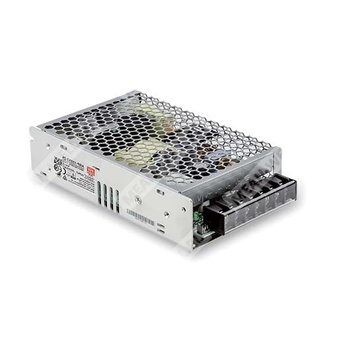

HRP-150N3-12 — импульсный источник питания AC/DC для промышленной аппаратуры с выходом 12 В и функцией пиковой нагрузки.
HRP-150N3-12 относится к серии HRP-150N3 — одновыходным AC/DC источникам питания ультравысокой пиковой мощности номиналом 150 Вт. Модель предназначена для питания промышленного оборудования, исполнительных механизмов, измерительных и телекоммуникационных систем, где требуется кратковременное превышение выходной мощности при пуске или переходных режимах нагрузки.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| HRP |
Серия источников питания ультравысокой пиковой мощности |
| 150 |
Номинальная мощность 150 Вт |
| N3 |
Исполнение серии HRP-150N3 с возможностью кратковременной пиковой мощности до 3 раз от номинала |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение и особенности
Источник питания HRP-150N3-12 выполнен в формате промышленного AC/DC преобразователя с принудительным охлаждением за счет свободной конвекции, без вентилятора. Устройство поддерживает кратковременную пиковую мощность для электромеханических и моторных нагрузок, требующих повышенной мощности в момент пуска. Предусмотрена функция дистанционной обратной связи по напряжению на нагрузке, а также встроенные защиты по перегрузке, перенапряжению и перегреву.
Особенности
- Универсальный сетевой вход с полным диапазоном.
- Выдерживает импульсный перегрузочный вход 300 В переменного тока в течение 5 секунд.
- Возможность кратковременной пиковой мощности до 300%.
- Встроенная схема ограничения постоянного тока.
- Безвентиляторная конструкция, охлаждение свободной конвекцией воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенная функция дистанционного измерения напряжения.
- Стойкость к вибрации 5G.
- Работа на высоте до 5000 м.
- Регулируемое выходное напряжение ±15% от среднего значения.
- Низкий профиль корпуса 38 мм.
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
Серия HRP-150N3 представляет собой одновыходные AC/DC источники питания мощностью 150 Вт с ультравысокой пиковой мощностью. Модель HRP-150N3-12 рассчитана на промышленное применение, где важны компактные габариты, высокая надежность и способность кратковременно отдавать существенно большую мощность, чем номинальная. Устройство охлаждается свободной конвекцией воздуха и способно работать при температуре окружающей среды до 70 °C без крышки. Серия ориентирована на нагрузки, требующие повышенной мощности при старте, в частности моторные и электромеханические системы.
Технические параметры
Выход
| Параметр |
Значение для HRP-150N3-12 |
| Выходное напряжение постоянного тока |
12 В |
| Номинальный ток |
13 А |
| Диапазон тока |
0 ~ 13 А |
| Номинальная мощность |
156 Вт |
| Пульсации и шум |
120 мВ п-п |
| Диапазон регулировки выходного напряжения |
10,2 ~ 13,8 В |
| Допуск выходного напряжения |
±1,5% |
| Линейная стабилизация |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
3000 мс, 50 мс при 230 В переменного тока; 3000 мс, 50 мс при 115 В переменного тока, полная нагрузка |
| Время удержания |
16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, полная нагрузка |
| Пиковая мощность |
До 300% от номинальной |
| Ограничение перегрузки |
Режим ограничения постоянного тока для нагрузки более 330% от номинала более 5 секунд, затем отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение |
14,4 ~ 16,8 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход
| Параметр |
Значение для HRP-150N3-12 |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В переменного тока, PF > 0,98 при 115 В переменного тока, полная нагрузка |
| КПД |
88% |
| Пусковой ток |
35 А при 115 В переменного тока; 70 А при 230 В переменного тока |
| Потребляемый ток переменного тока |
1,7 А при 115 В переменного тока; 0,9 А при 230 В переменного тока |
| Ток утечки |
< 1 мА при 240 В переменного тока |
Среда эксплуатации
| Параметр |
Значение для HRP-150N3-12 |
| Рабочая температура |
-40 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-50 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,04%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
5000 м |
| Ограничение по снижению нагрузки |
Требуется снижение нагрузки согласно кривой дерейтирования; для высоты более 2000 м предусмотрено дополнительное снижение мощности |
Безопасность и ЭМС
| Параметр |
Значение для HRP-150N3-12 |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Параметр |
Стандарт |
Уровень испытаний / примечание |
| Проводимые помехи |
BS EN/EN55032 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 |
Класс B |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Параметр |
Стандарт |
Уровень испытаний / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
95% провал на 0,5 периода, 30% провал на 25 периодов, 95% прерывание на 250 периодов |
Надежность
| Параметр |
Значение для HRP-150N3-12 |
| MTBF |
1706,0 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 222,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр |
Значение для HRP-150N3-12 |
| Размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение корпуса |
Низкопрофильное, 1U |
| Охлаждение |
Свободная конвекция воздуха |
| Класс конструкции |
Открытое исполнение, без крышки |
Упаковка
| Параметр |
Значение для HRP-150N3-12 |
| Масса одного изделия |
0,54 кг |
| Упаковка |
24 шт. / 12,96 кг / 0,9 куб. фута |
Функциональные режимы
| Параметр |
Сведения |
| Пиковая мощность |
Средняя выходная мощность: Pav = (Ppk × t + Pnpk × (T - t)) / T ≤ Prated |
| Ограничение коэффициента заполнения |
Duty = t/T × 100% ≤ 35% |
| Длительность импульса пиковой мощности |
t ≤ 5 с |
| Пример для 12 В модели |
При Vin = 200 В: Pav = 156 Вт, Ppk = 450 Вт, t ≤ 5 с, Duty_max = 5%, T ≥ 100 с, Pnpk ≤ 140 Вт |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; для подробностей следует использовать кривую дерейтирования.
- Для высоты эксплуатации более 2000 м требуется температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Блок питания считается компонентом, который будет установлен в конечное оборудование. Испытания ЭМС должны выполняться в составе конечной системы.
