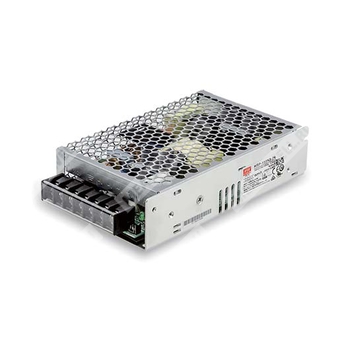

HRP-150N3-48
HRP-150N3-48 - AC/DC источник питания 48 В мощностью 150 Вт с кратковременной пиковой перегрузкой для промышленной автоматики.
HRP-150N3-48 — это одноканальный промышленный источник питания переменного/постоянного тока серии HRP-150N3, рассчитанный на выход 48 В и номинальную мощность 150 Вт. Модель предназначена для применения в системах промышленной автоматики, управления, телекоммуникационном и контрольно-измерительном оборудовании, а также в электромеханических нагрузках, требующих повышенной мощности в момент пуска.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|---|
| HRP | Серия источников питания Mean Well HRP |
| 150 | Номинальная мощность 150 Вт |
| N3 | Исполнение серии с пиковой мощностью до 300% |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
Серия HRP-150N3 представляет собой AC/DC источник питания с одним выходом, универсальным входом сети и встроенной схемой коррекции коэффициента мощности. Модель HRP-150N3-48 обеспечивает 48-вольтовое питание для промышленной аппаратуры, допускает кратковременную пиковую перегрузку и оснащена удалённой обратной связью по напряжению.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Возможность кратковременной пиковой мощности до 300%.
- Встроенная схема ограничения постоянного тока.
- Безвентиляторное исполнение, охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная функция удалённой обратной связи по напряжению.
- Устойчивость к вибрации 5G.
- Допустимая высота эксплуатации до 5000 м.
- Регулировка выходного напряжения ±15% от номинального значения.
- Низкопрофильное исполнение 1U, высота 38 мм.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
Выходные параметры
| Параметр | Значение для HRP-150N3-48 |
|---|---|
| Постоянное выходное напряжение | 48 В |
| Номинальный выходной ток | 3,3 А |
| Диапазон выходного тока | 0 ~ 3,3 А |
| Номинальная мощность | 158,4 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 40,8 ~ 55,2 В |
| Допуск выходного напряжения | ±1,5% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 3000 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение для HRP-150N3-48 |
|---|---|
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 1,7 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Вид защиты | Описание |
|---|---|
| Перегрузка | Выходная мощность более 105% от номинальной более 5 секунд — отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка по мощности | Постоянное ограничение тока для выходной мощности более 330% от номинальной более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения |
| Перенапряжение | 40,8 ~ 55,2 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -50 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Высота эксплуатации | 5000 м |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Требования по электробезопасности и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 approved |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия, проводимые помехи | BS EN/EN55032, класс B |
| Эмиссия, излучаемые помехи | BS EN/EN55032, класс B |
| Колебания напряжения сети | BS EN/EN61000-3-3 |
| Иммунитет ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Иммунитет к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м |
| Иммунитет к EFT/пачкам импульсов | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Иммунитет к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 4 кВ линия–корпус; 2 кВ линия–линия |
| Иммунитет к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, 10 В |
| Иммунитет к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 95% провал 0,5 периода, 30% провал 25 периодов, 95% прерывание 250 периодов |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
Наработка на отказ
| Показатель | Значение |
|---|---|
| MTBF | 1706,0 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 222,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
|---|---|
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение | Низкопрофильный корпус 1U |
| Схема охлаждения | Свободная конвекция воздуха, без вентилятора |
| Корпус | Металлический корпус с установленной печатной платой |
Упаковка
| Параметр | Значение |
|---|---|
| Масса одного изделия | 0,54 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 12,96 кг |
| Объём упаковки | 0,9 куб. фута |
Примечания
| № | Примечание |
|---|---|
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения характеристик. |
| 5 | При высоте эксплуатации более 2000 м температурное снижение нагрузки составляет 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором. |
| 6 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
Краткие электрические параметры модели 48 В
| Параметр | Значение |
|---|---|
| Выходное напряжение | 48 В |
| Выходной ток | 3,3 А |
| Диапазон тока | 0 ~ 3,3 А |
| Номинальная мощность | 158,4 Вт |
| Диапазон регулировки | 40,8 ~ 55,2 В |
| Допуск | ±1,5% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ пик-пик |
| КПД | 89% |
