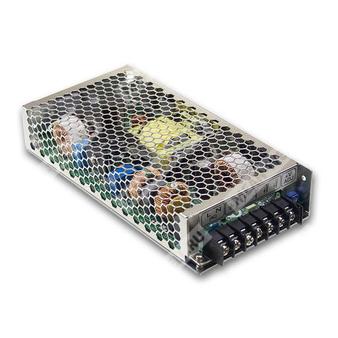

HRP-200-12 — импульсный источник питания 12 В постоянного тока для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Назначение: преобразование сетевого переменного/постоянного напряжения в стабилизированное выходное напряжение 12 В для питания электронных и электротехнических устройств.
Расшифровка партномера
| Партномер | Расшифровка |
| HRP | Серия импульсных источников питания Mean Well с функцией активной коррекции коэффициента мощности |
| 200 | Номинальная мощность серии: 200 Вт |
| 12 | Выходное напряжение: 12 В |
Ключевые особенности
- Универсальный вход AC.
- Работа с активной коррекцией коэффициента мощности.
- Высокий КПД.
- Устойчивость к кратковременным перенапряжениям сети.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения тока в постоянном режиме.
- Функция дистанционной обратной связи по напряжению.
- Низкопрофильное исполнение для промышленного монтажа.
Области применения
Промышленные системы управления, автоматика, телекоммуникационное и измерительное оборудование, электронные устройства, требующие стабильного питания 12 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 16,7 А |
| Диапазон тока | 0 ~ 16,7 А |
| Номинальная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, нарастания | 1000 мс, 50 мс / 230 В AC; 2500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| Типичный КПД | 88% |
| Потребляемый ток | 2,1 А / 115 В AC; 1,1 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC |
| Ток утечки | < 1,2 мА / 240 В AC |
Защита
| Вид защиты | Уставка / принцип работы |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения аварии |
| Перенапряжение | 14,4 ~ 16,8 В; отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление автоматически после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 куб. фута |
| Средняя наработка на отказ | 1830,6 тыс. ч min. по Telcordia SR-332 (Bellcore); 209,5 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Защитное заземление FG |
| 4, 5 | AC/L |
| 6, 7 | AC/N |
Назначение контактов разъёма CN100
| Номер контакта | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | NC |
| 4 | NC |
| 5 | NC |
| 6 | NC |
Конструктивные сведения
| Параметр | Значение |
| Исполнение корпуса | Case No. 902E |
| Охлаждение | Свободная конвекция воздуха |
| Встроенные функции | Активная коррекция коэффициента мощности, ограничение тока, дистанционная обратная связь |
| Частота преобразования | 70 кГц |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Изделие рассматривается как компонент для встраивания в конечное оборудование; ЭМС-испытания выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Требуется учитывать кривую дерейтирования.
- Для высот более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
