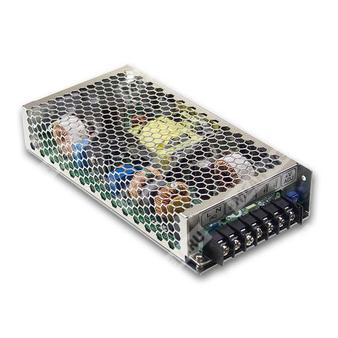

HRP-200-15 — импульсный источник питания 15 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Общее описание
HRP-200-15 — это источник питания переменного/постоянного тока с одним выходом, рассчитанный на промышленное применение. Модель относится к серии HRP-200 и предназначена для формирования стабилизированного выходного напряжения 15 В при мощности до 201 Вт с высоким коэффициентом мощности и встроенными защитными функциями.
Расшифровка партномера
| Позиция партномера | Расшифровка |
| HRP | Серия источников питания HRP |
| 200 | Номинальная мощность серии: 200 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Особенности
- Универсальный вход переменного тока в широком диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Устойчивость к кратковременному сетевому перенапряжению 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения тока постоянного типа.
- Низкопрофильное исполнение 1U, высота корпуса 38 мм.
- Функция дистанционного контроля по цепям sense.
- Десятилетние ресурсы серии не указаны; в документе приведён расчёт MTBF.
Применение
Источник питания предназначен для промышленной электроники, автоматизации, систем управления, телекоммуникационного и измерительного оборудования, а также для любых устройств, где требуется надёжное стабилизированное питание 15 В с активной коррекцией коэффициента мощности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 13,4 А |
| Диапазон тока | 0 ~ 13,4 А |
| Номинальная мощность | 201 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5 ~ 18 В |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по линии | ±0,3% |
| Регулировка по нагрузке | ±0,5% |
| Время запуска, нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 88% |
| Потребляемый ток, тип. | 2,1 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | < 1,2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного типа, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,8 ~ 21,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Снижение нагрузки
При температуре окружающей среды выше 40 °C требуется снижение нагрузки согласно графику снижения. При горизонтальной установке и температуре до 70 °C допустимая нагрузка снижается от 100% до 40% в области высоких температур.
Зависимость выходной мощности от входного напряжения
При входном напряжении 85 В AC допустимая нагрузка составляет около 80%. При увеличении входного напряжения до 100 В AC и выше нагрузка может быть доведена до 100% в диапазоне до 264 В AC.
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжёлой промышленной среды, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1830,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 209,5 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,87 куб. фута |
| Исполнение корпуса | Case No. 902E |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 4, 5 | FG, защитное заземление |
| 3 | AC/L |
| 6, 7 | AC/N |
Назначение контактов разъёма CN100
| Номер контакта | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | NC |
| 4 | NC |
| 5 | NC |
| 6 | NC |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе пропускания 20 МГц с применением скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, регулировку по линии и регулировку по нагрузке.
- Для высот выше 2000 м может потребоваться дополнительное снижение параметров. Для моделей без вентилятора коэффициент снижения составляет 3,5% на 1000 м, для моделей с вентилятором — 5% на 1000 м.
- При пониженном входном напряжении может потребоваться дополнительное снижение нагрузки. Следует учитывать кривую снижения.
