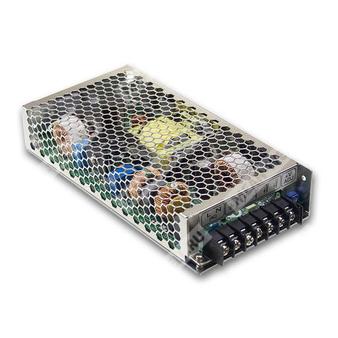

HRP-200-24 - AC/DC источник питания с активным PFC и выходом 24 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HRP | Серия импульсных источников питания MEAN WELL HRP с функцией коррекции коэффициента мощности |
| 200 | Номинальная мощность класса 200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
HRP-200-24 представляет собой импульсный AC/DC источник питания с одним выходом, предназначенный для промышленной электроники, систем автоматизации и оборудования, требующего стабилизированного напряжения 24 В постоянного тока. Модель оснащена встроенной коррекцией коэффициента мощности, работает от универсальной сети переменного и постоянного тока, имеет защиту от перегрузки, перенапряжения и перегрева, а также функцию remote sense.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД, типовое значение 89%.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения тока в постоянном режиме.
- Малопрофильное исполнение 1U, высота корпуса 38 мм.
- Функция дистанционного контроля по выходу.
- Рабочая высота с учётом дерейтирования свыше 2000 м.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 8,4 А |
| Диапазон тока | 0 ~ 8,4 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый входной ток, тип. | 1,1 А при 230 В AC; 2,1 А при 115 В AC |
| Пусковой ток, тип. | 70 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | Менее 1,2 мА при 240 В AC |
Защиты
| Вид защиты | Уставка / поведение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
| Короткое замыкание | Выходное напряжение отключается; восстановление автоматически |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,87 куб. фута |
| Наработка на отказ, тип. | 1830,6 тыс. ч по Telcordia SR-332; 209,5 тыс. ч по MIL-HDBK-217F (25 °C) |
Подключение
| Контакт | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 4, 5 | Заземление FG |
| 3 | AC/L |
| 6, 7 | AC/N |
Разъём дистанционного контроля CN100
| Контакт | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | Не подключен |
| 4 | Не подключен |
| 5 | Не подключен |
| 6 | Не подключен |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться дерейтирование. Необходимо учитывать кривую дерейтирования.
- Для высоты эксплуатации выше 2000 м требуется температурное дерейтирование: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
