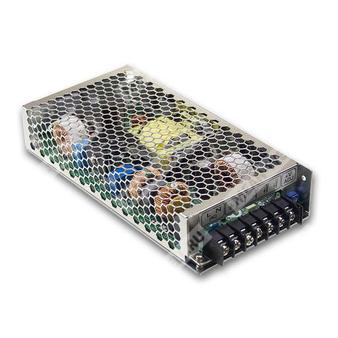

HRP-200-3.3 - импульсный источник питания AC/DC мощностью 200 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| HRP | Серия источников питания Mean Well HRP с функцией PFC |
| 200 | Номинальная мощность 200 Вт |
| 3.3 | Номинальное выходное напряжение 3,3 В |
Общее назначение
HRP-200-3.3 представляет собой импульсный AC/DC источник питания для питания нагрузок постоянного тока, рассчитанный на промышленное применение, с активной коррекцией коэффициента мощности, высокой эффективностью и встроенными защитными функциями.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Номинальный выходной ток | 40 А |
| Диапазон тока нагрузки | 0 ~ 40 А |
| Номинальная выходная мощность | 132 Вт |
| Пульсации и шум | 80 мВп-п |
| Диапазон подстройки выходного напряжения | 2,8 ~ 3,8 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,5% |
| Время установки, нарастания | 1000 мс, 50 мс / 230 VAC; 2500 мс, 50 мс / 115 VAC при полной нагрузке |
| Время удержания | 16 мс / 230 VAC; 16 мс / 115 VAC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 VAC; 120 ~ 370 VDC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типовой коэффициент мощности | PF > 0,95 / 230 VAC; PF > 0,99 / 115 VAC при полной нагрузке |
| Типовая эффективность | 80% |
| Типовой входной ток | 2,1 А / 115 VAC; 1,1 А / 230 VAC |
| Типовой пусковой ток | 35 А / 115 VAC; 70 А / 230 VAC |
| Потребляемый ток по переменной цепи | 2,1 А / 115 VAC; 1,1 А / 230 VAC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,96 ~ 4,62 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved, AS/NZS62368.1, BS EN/EN62368-1, TP TC 004, IEC62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 куб. фут. |
| Класс защиты корпуса | Открытое исполнение для установки в составе конечного оборудования |
Надёжность
| Параметр | Значение |
| MTBF | 1830,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 209,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Модель корпуса | Case No. 902E |
| Крепление | 4 точки крепления M3, L=5 |
| Интерфейс remote sense | Присутствует, клеммы +S и -S |
| Сигнальный разъём | CN100, HRS DF11-6DP-2DS или эквивалент; ответная часть HRS DF11-6DS, HRS DF11-**SC или эквивалент |
Назначение контактов
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
| CN100-1 | NC |
| CN100-2 | NC |
| CN100-3 | NC |
| CN100-4 | NC |
| CN100-5 | +S |
| CN100-6 | -S |
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Высокая эффективность до 89% для семейства серии.
- Допустимый импульс перенапряжения 300 VAC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Низкопрофильное исполнение 1U, высота 38 мм.
- Встроенная функция дистанционного измерения напряжения.
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, оконечной нагрузки 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск настройки, линейную стабилизацию и нагрузочную стабилизацию.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
5. Может потребоваться снижение допустимой нагрузки при пониженном входном напряжении. Требуется проверка по кривой дерейтингa.
6. При температуре окружающей среды выше 2000 м высоты дерейтинг составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
