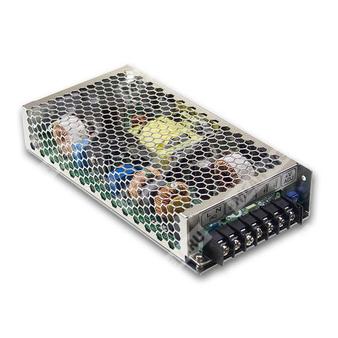

HRP-200-36 - импульсный источник питания с одним выходом 36 В и активным PFC для промышленного применения.
Назначение и краткое описание
HRP-200-36 — это AC/DC источник питания серии HRP-200 с одним стабилизированным выходом 36 В, предназначенный для питания промышленной электроники, автоматизированных систем, телекоммуникационного и иного оборудования, требующего повышенной энергоэффективности, активной коррекции коэффициента мощности и гальванической развязки.
Расшифровка партномера
| Позиция | Расшифровка |
| HRP | Серия источников питания с активным PFC |
| 200 | Номинальная мощность серии 200 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Особенности
- Универсальный вход переменного тока в широком диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Устойчивость к кратковременному перенапряжению сети 300 В AC в течение 5 с.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение 1U.
- Функция дистанционного измерения напряжения на нагрузке.
Области применения
Промышленная автоматизация, системы управления, оборудование связи, электроника общего промышленного назначения, устройства, требующие компактного источника питания с коррекцией коэффициента мощности и одним выходом 36 В.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 5,7 А |
| Диапазон тока | 0 ~ 5,7 А |
| Номинальная мощность | 205,2 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон регулировки выходного напряжения | 28,8 ~ 39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 50 мс / 230 В AC; 2500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 1,1 А / 230 В AC; 2,1 А / 115 В AC |
| Пусковой ток | 70 А / 230 В AC; 35 А / 115 В AC |
| Ток утечки | < 1,2 мА / 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 5,7 А |
| Диапазон тока | 0 ~ 5,7 А |
| Номинальная мощность | 205,2 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон регулировки выходного напряжения | 28,8 ~ 39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 1830,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 209,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 approved, IEC62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень для тяжёлой промышленности, EAC TP TC 020 |
Габариты и конструктив
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,87 куб. фута |
| Корпус | Case No. 902E |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление (FG) |
| 4, 5 | Переменный ток AC/L |
| 6, 7 | Переменный ток AC/N |
Назначение разъёма CN100
| Номер контакта | Назначение |
| 1 | −S |
| 2 | +S |
| 3 | NC |
| 4 | NC |
| 5 | NC |
| 6 | NC |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Для низкого входного напряжения может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Для высот выше 2000 м коэффициент снижения допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Характеристики дерейтирования
При температуре окружающей среды до 40 °C допускается работа на полной нагрузке; при увеличении температуры до 70 °C нагрузка снижается до 40% в соответствии с кривой снижения. При входном напряжении 85 В AC доступная нагрузка составляет около 80%, с увеличением до 100% при 100 В AC и выше.
