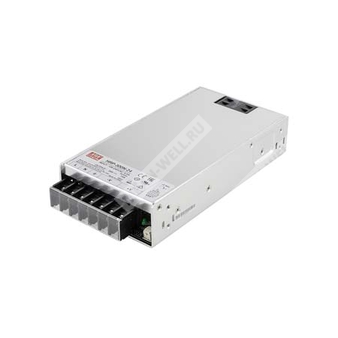

HRP-300N-12 - промышленный AC/DC источник питания 300 Вт с одним выходом 12 В, активным PFC и функциями защиты.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| HRP | Серия | HRP, серия источников питания с активной коррекцией коэффициента мощности |
| 300N | Номинальная мощность и исполнение | 300 Вт, исполнение серии N |
| 12 | Выходное напряжение | 12 В постоянного тока |
Назначение
HRP-300N-12 представляет собой одновыходной AC/DC источник питания промышленного назначения мощностью 300 Вт, предназначенный для питания промышленной автоматики, систем управления, измерительных и телекоммуникационных устройств, а также электромеханических нагрузок с повышенной пусковой мощностью.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF>0.95.
- Возможность кратковременной пиковой мощности до 250%.
- КПД до 88%.
- Допустимый бросок входного напряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Низкопрофильное исполнение, высота 41 мм.
- Встроенный вентилятор с управлением включением/выключением.
- Сигнал DC OK.
- Функция дистанционного измерения падения напряжения на проводах нагрузки.
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
HRP-300N-12 — это одновыходной источник питания переменного/постоянного тока серии HRP-300N. Модель рассчитана на работу от сети 85...264 В AC или 120...370 В DC и ориентирована на промышленное применение, где требуется стабильное питание 12 В постоянного тока, высокая перегрузочная способность при запуске и устойчивость к неблагоприятным условиям эксплуатации.
Устройство охлаждается встроенным вентилятором с логикой включения по температуре или уровню нагрузки. Это позволяет поддерживать работу до температуры окружающей среды 70 °C при соблюдении условий снижения нагрузки по температурной кривой. Конструкция предусматривает встроенную активную коррекцию коэффициента мощности, высокую эффективность и набор защит, реализованных в автоматическом режиме восстановления или отключения выхода в зависимости от типа аварийного режима.
Электрические параметры
| Параметр | Значение для HRP-300N-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 27 А |
| Диапазон выходного тока | 0...27 А |
| Номинальная мощность | 324 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 10.2...13.8 В |
| Допуск выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
| Время установки, нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В AC; 120...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, тип. | PF>0.95 при 230 В AC; PF>0.99 при 115 В AC, при полной нагрузке |
| Потребляемый входной ток, тип. | 3.5 А при 115 В AC; 1.8 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 75 А при 230 В AC |
| Потребляемая мощность из сети | Не указана отдельно, см. номинальную выходную мощность и КПД |
Защитные функции
| Параметр | Описание |
| Перегрузка | Обычно работает в диапазоне 105...200% от номинальной выходной мощности более 5 секунд, затем отключает выходное напряжение с последующим восстановлением после повторного включения. При выходной мощности более 280% от номинальной более 5 секунд работает в режиме ограничения постоянного тока, затем отключает выходное напряжение с последующим восстановлением после повторного включения. |
| Перенапряжение | 14.4...16.8 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные сигналы и режимы
| Параметр | Значение |
| Сигнал DC OK | Логический TTL-уровень. Состояние «включено»: 3.3...5.6 В между выводом DC-OK и GND. Состояние «выключено»: 0...1 В. |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0.5 В |
| Управление вентилятором | Вентилятор включается при нагрузке 35±15% или при температуре RTH2 ≥ 50 °C |
| Пиковая мощность | До 250% кратковременно |
| Максимальная длительность пика | До 5 секунд |
| Коэффициент заполнения пикового режима | ≤35% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0...50 °C |
| Высотная поправка | Снижение допустимой температуры на 3.5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Механические и габаритные параметры
| Параметр | Значение |
| Габаритные размеры | 199 × 105 × 41 мм |
| Масса | 0.9 кг |
| Упаковка | 15 шт.; 14.5 кг; 0.84 CUFT |
| Класс корпуса | Низкопрофильное исполнение 1U |
Надежность
| Параметр | Значение |
| MTBF | 1529.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 201.4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м |
| Быстрые переходные процессы / пакетные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал 95% на 0.5 периода, провал 30% на 25 периодов, прерывание 95% на 250 периодов |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения характеристик.
- Источник питания рассматривается как компонент для установки в конечное оборудование; для соответствия EMC требуется повторная проверка конечного изделия.
- Для моделей с вентилятором температурное снижение допустимой нагрузки при высоте свыше 2000 м составляет 5 °C/1000 м.
Подключение
| Выводы силовой клеммы | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход -V |
| 6, 7 | Выход +V |
| Вывод CN100 | Назначение |
| 1, 2, 4, 6 | NC |
| 3 | DC-OK |
| 5 | GND |
| 7 | +S |
| 8 | -S |
