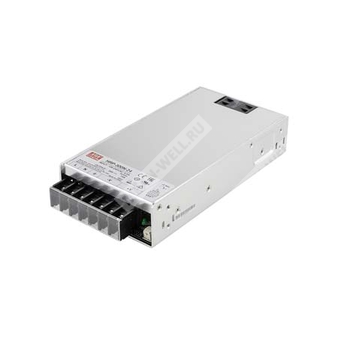

HRP-300N-24 — импульсный источник питания AC/DC на 24 В для промышленного оборудования с активным PFC и функцией пиковой мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
| HRP | Серия источников питания Mean Well HRP с функцией коррекции коэффициента мощности |
| 300N | Номинальная мощность серии 300 Вт, исполнение N |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и краткое описание
HRP-300N-24 — это импульсный одновыходной источник питания переменного/постоянного тока мощностью 300 Вт с активной коррекцией коэффициента мощности, предназначенный для промышленной автоматики, систем управления, измерительного, телекоммуникационного и электромеханического оборудования. Модель рассчитана на работу от универсальной сети переменного тока и обеспечивает повышенную кратковременную перегрузочную способность, что важно для пусковых режимов моторных и индуктивных нагрузок.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Кратковременная пиковая мощность до 250%.
- КПД до 87% для модели 24 В.
- Устойчивость к входному перенапряжению 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Встроенный вентилятор с управлением включением/выключением.
- Сигнал DC OK.
- Функция дистанционной обратной связи по напряжению на нагрузке.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Основные электрические параметры
| Параметр | Значение для HRP-300N-24 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный выходной ток | 14 А |
| Диапазон выходного тока | 0 ~ 14 А |
| Номинальная мощность | 336 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 2500 мс, 50 мс при 115 В AC, полной нагрузке |
| Время удержания | 16 мс при 115/230 В AC, полной нагрузке |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, полная нагрузка |
| КПД | 87% |
Вход
| Параметр | Значение для HRP-300N-24 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток AC, тип. | 3,5 А при 115 В AC; 1,8 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 75 А при 230 В AC |
| Допустимое входное перенапряжение | 300 В AC в течение 5 секунд |
Выход
| Параметр | Значение для HRP-300N-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 14 А |
| Диапазон тока | 0 ~ 14 А |
| Номинальная мощность | 336 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки напряжения | 21,6 ~ 28,8 В |
| Ограничение перегрузки | Обычно работает в диапазоне 105 ~ 200% от номинальной выходной мощности более 5 секунд, затем отключает выход; повторное включение для восстановления |
| Защита от перенапряжения | 30 ~ 34,8 В |
| Сигнал DC OK | Уровень TTL; при включенном источнике питания 3,3 ~ 5,6 В, при выключенном 0 ~ 1 В |
Функции
| Параметр | Значение для HRP-300N-24 |
| Сигнал DC OK | Есть |
| Дистанционная обратная связь | Есть |
| Управление вентилятором | Встроенное, включение/выключение по нагрузке или температуре |
| Порог включения вентилятора | Нагрузка 35±15% или RTH2 ≧ 50 ℃ |
Защиты
| Параметр | Значение для HRP-300N-24 |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Защита от перенапряжения | 30 ~ 34,8 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Принцип работы защиты от перегрузки | Отключение выходного напряжения с восстановлением после повторного включения |
Условия эксплуатации
| Параметр | Значение для HRP-300N-24 |
| Рабочая температура | -40 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение для HRP-300N-24 |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и корпусом | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 | --- |
ЭМС устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 95% провал 0,5 периода; 30% провал 25 периодов; 95% прерывания 250 периодов |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 199 × 105 × 41 мм (Д × Ш × В) |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг / 0,84 куб. фута |
| Конструктивное исполнение | Низкопрофильный корпус 1U |
Средняя наработка на отказ
| Методика оценки | Значение |
| Telcordia SR-332 (Bellcore) | 1529,4 тыс. ч минимум |
| MIL-HDBK-217F (25 ℃) | 201,4 тыс. ч минимум |
Назначения выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход DC −V |
| 6, 7 | Выход DC +V |
| CN100, 7 | +S |
| CN100, 8 | −S |
| CN100, 3 | DC-OK |
| CN100, 5 | GND |
| CN100, 1, 2, 4, 6 | NC |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой параллельно конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения параметров.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование.
- Температурное снижение нагрузки для моделей с вентилятором составляет 5 ℃/1000 м при высоте свыше 2000 м.
Параметры пиковой мощности
Для кратковременных пусковых нагрузок допускается работа с пиковой мощностью до 250% от номинальной. Продолжительность пикового режима ограничена 5 секундами, а средняя выходная мощность за период не должна превышать номинальную.
Для режима 24 В применимы зависимости по диаграмме пиковой мощности, включая ограничение коэффициента заполнения и времени импульса.
