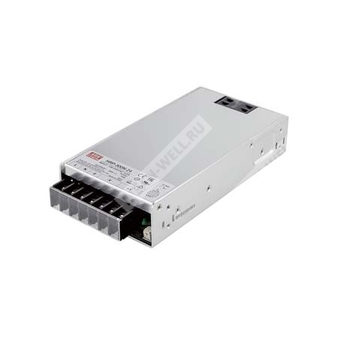

HRP-300N-36 — импульсный источник питания 300 Вт с коррекцией коэффициента мощности и выходом 36 В.
Модуль HRP-300N-36 представляет собой одновыходовой AC/DC источник питания промышленного назначения серии HRP-300N с активной коррекцией коэффициента мощности. Устройство рассчитано на питание от универсальной сети переменного тока, обеспечивает стабилизированное выходное напряжение 36 В, допускает кратковременную пиковой перегрузку и предназначено для применения в системах промышленной автоматики, управления и электромеханических нагрузках.
Расшифровка партномера
| Позиция |
Расшифровка |
| HRP |
Серия источников питания |
| 300 |
Номинальная мощность класса 300 Вт |
| N |
Исполнение серии HRP-N |
| 36 |
Номинальное выходное напряжение 36 В |
Назначение и особенности
- Универсальный вход переменного тока.
- Активная коррекция коэффициента мощности.
- Повышенная кратковременная пикова́я мощность для пусковых режимов.
- Высокий КПД.
- Устойчивость к сетевым перенапряжениям.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный вентилятор с управлением включением/выключением.
- Сигнал состояния DC-OK.
- Функция дистанционной обратной связи по напряжению.
- Низкопрофильное исполнение 1U.
Применение
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные системы.
- Телекоммуникационное оборудование.
Описание
HRP-300N-36 — это источник питания AC/DC с одним выходом, предназначенный для промышленного применения. Серия работает от входного напряжения 85...264 В переменного тока и обеспечивает выход 36 В постоянного тока, востребованный в промышленной аппаратуре. Охлаждение реализовано встроенным вентилятором с логикой включения/выключения, что позволяет эксплуатировать устройство при температуре окружающей среды до 70 °C. Дополнительно источник поддерживает кратковременный режим пиковой мощности, пригодный для электромеханических и моторных нагрузок с повышенным стартовым потреблением.
Параметры изделия
| Параметр |
Значение |
| Модель |
HRP-300N-36 |
| Выходное напряжение постоянного тока |
36 В |
| Номинальный ток |
9 А |
| Диапазон тока |
0...9 А |
| Номинальная мощность |
324 Вт |
| Пульсации и шум |
250 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
28,8...39,6 В |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по сети |
±0,2% |
| Регулирование по нагрузке |
±0,5% |
| Время установки, время нарастания |
2500 мс, 50 мс при 115 В AC; 1000 мс, 50 мс при 230 В AC при полной нагрузке |
| Время удержания |
16 мс при 115 В AC; 16 мс при 230 В AC при полной нагрузке |
| Диапазон входного напряжения |
85...264 В AC; 120...370 В DC |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД |
88% |
| Пусковой ток |
35 А при 115 В AC; 75 А при 230 В AC |
| Ток утечки |
< 1,5 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
Ограничение тока по постоянной характеристике для мощности свыше 280% от номинальной более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения питания |
| Перенапряжение |
30...34,8 В |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Сигналы и функции
| Параметр |
Значение |
| Сигнал DC-OK |
Уровень TTL; при включенном источнике 3,3...5,6 В; при выключенном 0...1 В |
| Функция управления вентилятором |
Вентилятор включается при нагрузке 35 ±15% или при температуре RTH2 50 °C и выше |
| Функция дистанционного контроля |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Параметры надежности и габариты
| Параметр |
Значение |
| MTBF |
1529,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 201,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
199 × 105 × 41 мм |
| Масса |
0,9 кг |
| Упаковка |
15 шт.; 14,5 кг; 0,84 куб. фута |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 / 70% RH |
ЭМС
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55032, класс B |
| Проводимые помехи |
BS EN/EN55032, класс B |
| Пульсации сети |
BS EN/EN61000-3-3 |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| ЭСР |
BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| РЧ-поле |
BS EN/EN61000-4-3, уровень 3: 10 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 4: 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: 95% провал на 0,5 периода, 30% провал на 25 периодов, 95% прерывание на 250 периодов |
Пояснения к работе
Выходная пикова́я мощность допускается в кратковременном режиме при ограничении средней мощности. Для 12-вольтовой модели в документе приведен пример расчета, из которого следует, что при входном напряжении 100 В и скважности 35% допускается пик 600 Вт при длительности импульса до 5 секунд.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по сети и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для оборудования, эксплуатируемого на высоте более 2000 м, требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Параметры подключения
| Назначение клемм |
Значение |
| 1 |
Выход постоянного тока -V |
| 2 |
Выход постоянного тока +V |
| 3 |
FG |
| 4, 5 |
AC/L |
| 6, 7 |
AC/N |
| Назначение контактов разъема CN100 |
Значение |
| 1, 2, 4, 6 |
NC |
| 3 |
DC-OK |
| 5 |
GND |
| 7 |
+S |
| 8 |
-S |
| Сопряженный корпус |
HRS DF11-8DS или эквивалент |
| Контактный терминал |
HRS DF11-**SC или эквивалент |
Дополнительные сведения по установке приведены в руководстве по монтажу производителя.
