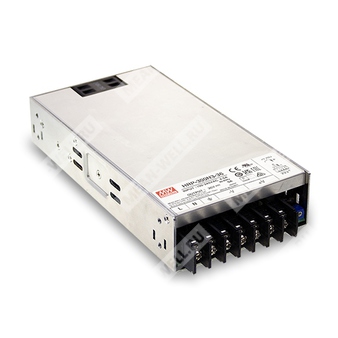

HRP-300N3-12
Особенности
Универсальный диапазон входного напряжения переменного тока / полная полоса
Выдерживает скачок входного напряжения до 300 В переменного тока в течение 5 секунд
Возможность работы в режиме пиковой нагрузки до 350%
Встроенная схема ограничения тока по постоянному току
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Встроенный температурно-управляемый вентилятор
Встроенный сигнал «DC OK»
Встроенная функция удалённого контроля напряжения (remote sense)
Выдерживает вибрацию 5G
Работа на высоте до 5000 метров (см. примечание 5)
Регулируемое выходное напряжение ±15% (типичное значение)
Низкопрофильный корпус высотой 41 мм (1U)
Применение
Промышленные автоматизированные машины
Системы промышленного управления
Механическое и электрооборудование
Диагностические или биотехнологические установки
Системы тестирования или измерительные комплексы
Телекоммуникационное оборудование
Описание
Серия HRP-300N3 представляет собой одноканальный импульсный источник питания переменного/постоянного тока мощностью 300 Вт с ультравысокой пиковой мощностью. Данная серия работает при входном напряжении 85~264 В переменного тока и предлагает модели с выходным напряжением постоянного тока, наиболее востребованными в промышленности. Каждая модель охлаждается встроенным вентилятором с функцией включения и выключения по температуре, функционирует при температурах до 70°C. Кроме того, HRP-300N3 может обеспечивать кратковременную пиковую мощность до 350% для применения с электродвигателями и электромеханическими нагрузками, требующими значительно большей мощности при запуске.
Cпецификация
Модель: HRP-300N3-12
Выходные параметры
Напряжение постоянного тока: 12 В
Номинальный ток: 27 А
Диапазон рабочего тока: 0 ~ 27 А
Номинальная мощность: 324 Вт
Пульсации и шум (макс.): 120 мВp-p
Диапазон подстройки напряжения: 10.2 ~ 13.8 В
Отклонение выходного напряжения: ±1.0%
Нестабильность по входному напряжению: ±0.3%
Нестабильность по нагрузке: ±0.5%
Время готовности / время нарастания: 1000 мс, 50 мс/230 В~ 2500 мс, 50 мс/115 В~ при полной нагрузке
Время удержания напряжения: 16 мс/230 В~ 16 мс/115 В~ при полной нагрузке
Диапазон подстройки выходного напряжения (защита по перенапряжению): 14.4 ~ 16.8 В
Входные параметры
Диапазон входного напряжения: 85 ~ 264 В~ 120 ~ 370 В-
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности (типовое значение): PF > 0.95/230 В~ PF > 0.99/115 В~ при полной нагрузке
Потребляемый ток AC: 3.5 А/115 В~ 1.8 А/230 В~
Пусковой ток: 35 A/115 В~ 75 A/230 В~
Ток утечки: <2 240="" br=""> КПД (типовое значение): 88%
Защита
Перегрузка: Выходная мощность >105% от номинальной более 5 секунд, затем отключение выхода, восстановление после повторного включения
Пиковый ток: Ограничение по постоянному току для выходной мощности >380% (1140 Вт) от номинальной более 5 секунд, затем отключение выхода, восстановление после повторного включения
Перенапряжение: Метод защиты – отключение выходного напряжения, восстановление после повторного включения
Перегрев: TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры; RTH3: отключение выходного напряжения, восстановление после повторного включения
Функции
Сигнал "DC OK": При включённом источнике: 3.3 ~ 5.6 В; при выключенном: 0 ~ 1 В
Управление вентилятором (типовое значение): Нагрузка 35±15% или RTH2≥50°C – вентилятор включён
Эксплуатационные характеристики
Рабочая температура: -40 ~ +70°C (см. "Кривая дерейтирования")
Рабочая влажность: 20 ~ 90% RH (без конденсации)
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% RH (без конденсации)
Температурный коэффициент: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500 Гц, 5G, 10 мин./1 цикл, 60 мин. по осям X, Y, Z
Рабочая высота: 5000 м
Надёжность и размер
MTBF: 1524.0K часов мин. по Telcordia TR/SR-332 (Bellcore); 187.7K часов мин. по MIL-HDBK-217F (25°C)
Размеры: 199*105*41 мм (Д*Ш*В)
Масса: 0,9 кг; 15 шт./14,5 кг/0,84 куб. фута
Безопасность и стандарты ЭМС
Соответствие стандартам: UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1
Испытательное напряжение: Вх-Вых: 3 кВ~; Вх-Земля: 2 кВ~; Вых-Земля: 0,5 кВ~
Сопротивление изоляции: Вх-Вых, Вх-Земля, Вых-Земля: 100 МОм / 500 В- / 25°C / 70% RH
Электромагнитная совместимость
Параметры/Стандарты/Уровни испытаний:
Проводимые помехи: BS EN/EN55032, класс B
Излучаемые помехи: BS EN/EN55032, класс B
Гармонические излучения: BS EN/EN61000-3-2, класс A
Мерцание напряжения: BS EN/EN61000-3-3
Электростатический разряд (ESD): BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт
Радиочастотное поле: BS EN/EN61000-4-3, уровень 3, 10 В/м
Импульсные помехи (EFT/Burst): BS EN/EN61000-4-4, уровень 3, 2 кВ
Скачки напряжения: BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия
Проводимые помехи: BS EN/EN61000-4-6, уровень 3, 10 В
Магнитное поле: BS EN/EN61000-4-8, уровень 4, 30 А/м
Провалы и прерывания напряжения: BS EN/EN61000-4-11, 95% просадка 0,5 периода, 30% просадка 25 периодов, 95% прерывания 250 периодов
Примечания
1. Все параметры, НЕ оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на полосе 20 МГц, используя 12" скрученную пару проводов, оконцованных параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Отклонение напряжения включает в себя допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. При низких входных напряжениях может потребоваться снижение мощности, подробности см. в графике дерейтирования.
5. Температурная дерейтирование: уменьшение на 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором для высот выше 2000 м (6500 футов).
