HRP-300N3-24
нет на складе

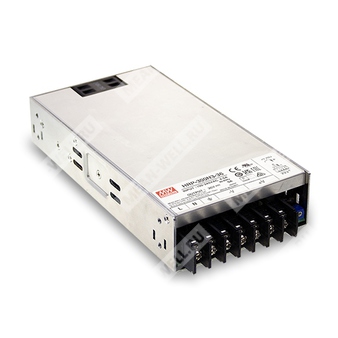

HRP-300N3-24 - 300-ваттный AC/DC источник питания для промышленной аппаратуры с пиковой перегрузочной способностью.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | HRP-300N3 | Серия источников питания Mean Well HRP-300N3 |
| Номинальная мощность | 300 | 300 Вт |
| Исполнение | N3 | Модификация серии с ультра-высокой пиковой мощностью |
| Выходное напряжение | 24 | 24 В постоянного тока |
Назначение и особенности
HRP-300N3-24 представляет собой одновыходной AC/DC источник питания промышленного назначения мощностью 300 Вт с универсальным входом переменного тока и поддержкой кратковременной пиковой мощности. Изделие рассчитано на применение в системах промышленной автоматизации, промышленного управления, измерительной и телекоммуникационной аппаратуре, а также в механическом и электротехническом оборудовании. Конструкция ориентирована на работу в условиях повышенных требований к кратковременной перегрузке при пуске и в переходных режимах нагрузки.
Функциональные свойства
- Универсальный вход переменного тока полного диапазона.
- Выдерживает бросок 300 В AC в течение 5 секунд.
- Поддержка пиковой мощности до 350%.
- Встроенная схема ограничения постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное управление вентилятором охлаждения включение/выключение.
- Встроенный сигнал DC OK.
- Встроенная функция дистанционного измерения напряжения.
- Устойчивость к вибрации 5G.
- Рабочая высота до 5000 м.
- Регулировка выходного напряжения ±15% в среднем.
- Низкопрофильное исполнение 1U, высота 41 мм.
Применение
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
Серия HRP-300N3 — это источник питания AC/DC с одним выходом, предназначенный для формирования стабилизированного напряжения постоянного тока от сети 85–264 В AC. Модель HRP-300N3-24 является вариантом на 24 В и обеспечивает высокую кратковременную перегрузочную способность, что особенно важно для электромеханических и моторных нагрузок, требующих повышенной мощности в момент запуска. Охлаждение осуществляется встроенным вентилятором с логикой включения по температуре и уровню нагрузки.
Характеристики по выходу
| Параметр | HRP-300N3-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 14 А |
| Диапазон выходного тока | 0–14 А |
| Номинальная мощность | 336 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6–28,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
Характеристики по входу
| Параметр | HRP-300N3-24 |
| Диапазон входного напряжения | 85–264 В AC, 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,99 при 115 В AC, при полной нагрузке |
| Типичный КПД | 87% |
| Типичный входной ток | 3,5 А при 115 В AC; 1,8 А при 230 В AC |
| Типичный пусковой ток | 35 А при 115 В AC; 75 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Временные характеристики
| Параметр | HRP-300N3-24 |
| Время установки и нарастания | 1000 мс, 50 мс / 230 В AC; 2500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Защита и режимы срабатывания
| Параметр | HRP-300N3-24 |
| Перегрузка | Выходная мощность более 105% от номинальной более 5 секунд: отключение выходного напряжения, восстановление после повторного включения |
| Ограничение тока | Постоянное ограничение тока при выходной мощности более 380% (1140 Вт) более 5 секунд: отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 30–34,8 В |
| Защита от перегрева | TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры; RTH3: отключение выходного напряжения, восстановление после повторного включения |
Сигналы и функции
| Параметр | HRP-300N3-24 |
| Сигнал DC OK | Источник включен: 3,3–5,6 В; источник выключен: 0–1 В |
| Управление вентилятором | Вентилятор включается при нагрузке 35±15% или при температуре RTH2 ≥ 50 °C |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр | HRP-300N3-24 |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | HRP-300N3-24 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые помехи: Class B; Излучаемые помехи: Class B; Гармонические составляющие: Class A; Мерцание напряжения: соответствует требованиям BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; RF field: уровень 3, 10 В/м; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ Line-FG, 2 кВ Line-Line; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and Interruptions: 95% провал 0,5 периода, 30% провал 25 периодов, 95% прерывания 250 периодов |
Массо-габаритные данные и надёжность
| Параметр | HRP-300N3-24 |
| Габариты | 199 × 105 × 41 мм (Д × Ш × В) |
| Масса | 0,9 кг |
| Упаковка | 15 шт. / 14,5 кг / 0,84 CUFT |
| MTBF | 1524,0 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 187,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Клеммы силового входа и выхода | 1: AC/L; 2: AC/N; 3: FG; 4,5: DC OUTPUT -V; 6,7: DC OUTPUT +V |
| Разъём CN100 | 1,2,4,6: NC; 3: DC-OK; 5: GND; 7: +S; 8: -S |
| Сопряжённый разъём | HRS DF11-8DS или эквивалент |
| Клеммный контакт | HRS DF11-**SC или эквивалент |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки; следует проверить кривую дерейтингa. |
| 5 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. EMC-испытания выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
