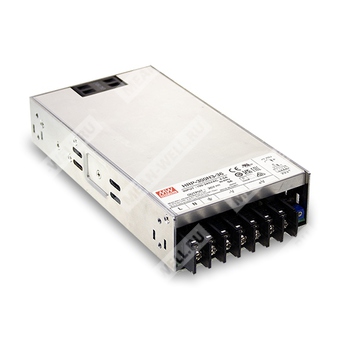

HRP-300N3-48 - одновыходной AC/DC источник питания сверхвысокой пиковой мощности для промышленного применения.
HRP-300N3-48 — импульсный источник питания мощностью 300 Вт с одним выходом постоянного тока, предназначенный для питания промышленной автоматики, электромеханических нагрузок и оборудования, требующего повышенной кратковременной пиковой мощности при пуске.
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Устойчивость к кратковременному перенапряжению сети 300 В переменного тока в течение 5 секунд.
- Пиковая мощность до 350% от номинальной на короткое время.
- Встроенная схема ограничения тока постоянного типа.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное управление вентилятором охлаждения включением и выключением.
- Встроенный сигнал DC OK.
- Функция дистанционной обратной связи по напряжению.
- Устойчивость к вибрации 5G.
- Работа на высоте до 5000 м.
- Регулировка выходного напряжения в пределах ±15%.
- Низкопрофильное исполнение 1U, высота 41 мм.
Расшифровка партномера
| Партномер | Расшифровка |
| HRP | Серия источников питания сверхвысокой пиковой мощности |
| 300 | Номинальная мощность 300 Вт |
| N3 | Серия HRP-N3 |
| 48 | Выходное напряжение 48 В |
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 7 А |
| Диапазон тока нагрузки | 0…7 А |
| Номинальная мощность | 336 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон регулировки выходного напряжения | 40,8…55,2 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2500 мс, 50 мс при 115 В AC; 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC и 230 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,99 при 115 В AC, при полной нагрузке |
| КПД | 89% |
| Входной ток | 1,8 А при 230 В AC; 3,5 А при 115 В AC |
| Пусковой ток | 75 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | <2 мА при 240 В AC |
Выход и режимы защиты
| Параметр | Значение |
| Защита от перегрузки | При мощности более 105% от номинальной в течение более 5 секунд выходное напряжение отключается, восстановление после повторного включения |
| Ограничение тока | Постоянное ограничение тока при выходной мощности более 380% (1140 Вт) от номинальной в течение более 5 секунд; далее отключение выходного напряжения, восстановление после повторного включения |
| Защита от перенапряжения | 57,6…67,2 В |
| Защита от перегрева | TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры; RTH3: отключение выходного напряжения, восстановление после повторного включения |
| Сигнал DC OK | Высокий уровень при включенном БП: 3,3…5,6 В; низкий уровень при выключенном БП: 0…1 В |
| Функция удалённой обратной связи | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Управление вентилятором | Включение при нагрузке 35±15% или при температуре RTH2 ≥ 50°C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+70°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 5000 м |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 95% провал 0,5 периода, 30% провал 25 периодов, 95% прерывание 250 периодов |
Ресурс, габариты и упаковка
| Параметр | Значение |
| MTBF | 1524,0 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 187,7 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 199 × 105 × 41 мм (Д × Ш × В) |
| Масса | 0,9 кг |
| Упаковка | 15 шт. / 14,5 кг / 0,84 куб. фута |
Назначение выводов
| Контакт | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG |
| 4, 5 | Выход постоянного тока +V |
| 6, 7 | Выход постоянного тока +V |
Назначение разъёма CN100
| Контакт | Назначение |
| 1, 2, 4, 6 | Не подключено |
| 3 | DC-OK |
| 5 | GND |
| 7 | +S |
| 8 | -S |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Температурное снижение допустимой нагрузки составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
