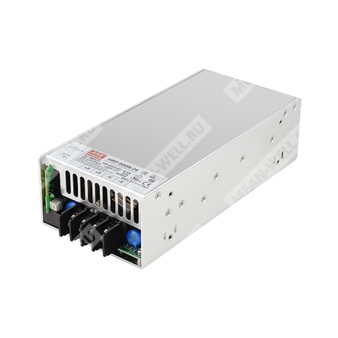

HRP-600N-24 - импульсный источник питания AC/DC мощностью 600 Вт с активной коррекцией коэффициента мощности и выходом 24 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| HRP | Серия источников питания Mean Well HRP |
| 600N | Номинальная мощность 600 Вт, исполнение серии N |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
HRP-600N-24 — это одно выходной AC/DC источник питания промышленного назначения с широким диапазоном входного напряжения 85–264 В AC и встроенной активной коррекцией коэффициента мощности. Модель рассчитана на питание нагрузок 24 В постоянного тока, обеспечивает высокую эффективность и поддерживает кратковременную пиковую перегрузку до 250% для пусковых и динамических режимов.
Конструкция предусматривает встроенное охлаждение вентилятором с управлением ON/OFF, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также функцию дистанционного контроля напряжения и сигнал DC OK.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0.94.
- Пиковая перегрузочная способность 250%.
- Высокий КПД до 89%.
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вентилятор с управлением ON/OFF.
- Сигнал DC OK.
- Функция дистанционного измерения напряжения на нагрузке.
Применение
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Выходные параметры
| Параметр | Значение для HRP-600N-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 27 А |
| Диапазон регулировки выходного напряжения | 21.6 ~ 28.8 В |
| Диапазон выходного тока | 0 ~ 27 А |
| Номинальная мощность | 648 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±1.0% |
| Регулирование по линии | ±0.2% |
| Регулирование по нагрузке | ±0.5% |
| Время включения, нарастания | 1800 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC |
| Перенапряжение на выходе | 30 ~ 34.8 В |
| Режим перегрузки | Ограничение постоянным током для нагрузки более 280% номинальной мощности более 5 секунд, затем отключение выхода; повторное включение для восстановления |
Входные параметры
| Параметр | Значение для HRP-600N-24 |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0.94 при 230 В AC, > 0.98 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Входной ток | 7.6 А при 115 В AC; 3.6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | < 1.5 мА при 240 В AC |
| Устойчивость к импульсному перенапряжению входа | 300 В AC в течение 5 секунд |
Защиты
| Параметр | Значение для HRP-600N-24 |
| Перегрузка | Тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 30 ~ 34.8 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Сигнал DC OK | TTL-уровень; при включенном БП 3.3 ~ 5.6 В между выводами DC-OK и GND, при выключенном БП 0 ~ 1 В |
| Дистанционное измерение напряжения | Компенсация падения напряжения в проводах нагрузки до 0.5 В |
| Управление вентилятором | Включение вентилятора при нагрузке 35±15% или при температуре RTH2 ≥ 50 ℃ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 95% провал 0.5 периода, 30% провал 25 периодов, 95% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 1380.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 191.3 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 218 × 105 × 61.5 мм (Д × Ш × В) |
| Масса | 1.39 кг |
| Упаковка | 8 шт. / 12.1 кг / 1.58 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо сверяться с кривой дерейтирования.
- Источник питания рассматривается как компонент для установки в конечное оборудование; испытания ЭМС выполнялись на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Температурная дерейтировка по высоте составляет 3.5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте более 2000 м.
Подключение
| Разъем / клемма | Назначение |
| Входные клеммы AC | 1 — AC/L; 2 — AC/N; 3 — FG |
| Выходные клеммы DC | 1~2 — -V; 3~4 — +V |
| Разъем CN100 | 1 — DC-OK; 2 — GND; 3 — +S; 4 — -S |
| Сопряженный разъем CN100 | HRS DF11-4DP-2DS или эквивалент; ответная часть HRS DF11-4DS; контакты HRS DF11-**SC или эквивалент |
