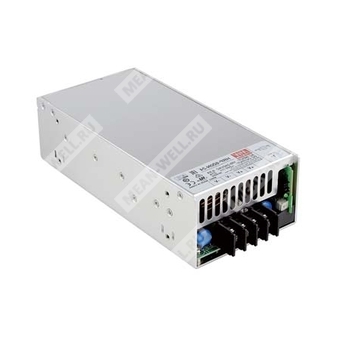

HRP-600N-36 - промышленный AC/DC источник питания 600 Вт с активным PFC и выходным напряжением 36 В.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| HRP |
Серия источников питания Mean Well HRP |
| 600 |
Номинальная мощность 600 Вт |
| N |
Исполнение серии HRP-N |
| 36 |
Номинальное выходное напряжение 36 В |
Краткое назначение
HRP-600N-36 представляет собой импульсный AC/DC источник питания промышленного исполнения с одним выходом, активным корректором коэффициента мощности и функциями защиты для систем автоматики, управления и электрооборудования.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0.94.
- Пиковая мощность до 250% кратковременно.
- Высокий КПД до 89%.
- Выдерживает импульс перенапряжения 300 ВAC в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное управление вентилятором включение/выключение.
- Сигнал DC OK.
- Функция дистанционного контроля по цепи remote sense.
- Пятилетний гарантийный срок.
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
HRP-600N-36 — это источник питания AC/DC с одним выходом, рассчитанный на работу в промышленной среде. Серия предназначена для сетей 85...264 ВAC и обеспечивает питание нагрузок с номинальным напряжением 36 В. Устройство ориентировано на применение в системах, где требуются высокая удельная мощность, активная коррекция коэффициента мощности и кратковременная повышенная мощность при пуске электромеханических нагрузок.
Источник питания охлаждается встроенным вентилятором с термоуправлением, работающим по температуре, с порогом включения около 50 °C. Допускается работа при температуре окружающей среды до 70 °C с учетом дерейтирования. В конструкции предусмотрены выход DC OK и дистанционная компенсация падения напряжения на проводах нагрузки.
Электрические параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
36 В |
| Диапазон регулировки выходного напряжения |
28.8...39.6 В |
| Номинальный выходной ток |
17.5 А |
| Диапазон выходного тока |
0...17.5 А |
| Номинальная мощность |
630 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск выходного напряжения |
±1.0% |
| Линейная стабилизация |
±0.2% |
| Нагрузочная стабилизация |
±0.5% |
| Время установки и нарастания |
1800 мс, 50 мс при 230 ВAC; 3600 мс, 50 мс при 115 ВAC, при полной нагрузке |
| Время удержания |
16 мс при 230 ВAC; 16 мс при 115 ВAC, при полной нагрузке |
| Перенапряжение на выходе |
41.4...48.6 В |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85...264 ВAC; 120...370 ВDC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности |
PF > 0.94 при 230 ВAC; PF > 0.98 при 115 ВAC, при полной нагрузке |
| Типовой КПД |
89% |
| Потребляемый ток AC, типовой |
7.6 А при 115 ВAC; 3.6 А при 230 ВAC |
| Пусковой ток, типовой |
35 А при 115 ВAC; 70 А при 230 ВAC |
| Ток утечки |
< 1.5 мА при 240 ВAC |
Защита
| Параметр |
Описание |
| Перегрузка |
Обычно работает в диапазоне 105...200% от номинальной выходной мощности более 5 секунд, затем отключает выходное напряжение и восстанавливается после повторного включения; при выходной мощности более 280% от номинальной более 5 секунд — постоянное ограничение тока и последующее отключение с автоматическим восстановлением |
| Перенапряжение |
Отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Сигналы и функции
| Параметр |
Значение |
| Сигнал DC OK |
TTL-уровень; состояние ВКЛ при 3.3...5.6 В между выводами DC-OK и GND; состояние ВЫКЛ при 0...1 В |
| Remote sense |
Компенсация падения напряжения в проводах нагрузки до 0.5 В |
| Управление вентилятором |
Вентилятор включается при нагрузке 35±15% или при температуре радиатора RTH2 ≥ 50 °C |
| Пиковая мощность |
До 250% кратковременно для электромеханических нагрузок и пусковых режимов |
| Ограничение по длительности пика |
t ≤ 5 с; коэффициент заполнения ≤ 35% |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C, с учетом дерейтирования |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C; 10...95% RH, без конденсации |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
5000 м |
| Дерейтирование по высоте |
3.5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение |
I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0.5 кВAC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам |
BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам |
BS EN/EN55032, класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
| Иммунитет ESD |
BS EN/EN61000-4-2: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Иммунитет к радиочастотному полю |
BS EN/EN61000-4-3: уровень 3, 10 В/м |
| Иммунитет EFT/Burst |
BS EN/EN61000-4-4: уровень 3, 2 кВ |
| Иммунитет к импульсным перенапряжениям |
BS EN/EN61000-4-5: уровень 4, 4 кВ Line-FG; 2 кВ Line-Line |
| Иммунитет к наведенным помехам |
BS EN/EN61000-4-6: уровень 3, 10 В |
| Иммунитет к магнитному полю |
BS EN/EN61000-4-8: уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: 95% провал 0.5 периода, 30% провал 25 периодов, 95% прерывания 250 периодов |
Механические и монтажные данные
| Параметр |
Значение |
| Габариты |
218 × 105 × 61.5 мм |
| Масса |
1.39 кг |
| Упаковка |
8 шт.; 12.1 кг; 1.58 куб. фута |
| Исполнение корпуса |
Case No. 977A |
| Воздушный поток |
Направление потока указано на корпусе |
Назначение выводов
| Разъём |
Вывод |
Назначение |
| Входной клеммник AC |
1 |
AC/L |
| Входной клеммник AC |
2 |
AC/N |
| Входной клеммник AC |
3 |
FG |
| Выходной клеммник DC |
1~2 |
-V |
| Выходной клеммник DC |
3~4 |
+V |
| Разъём CN100 |
1 |
DC-OK |
| Разъём CN100 |
2 |
GND |
| Разъём CN100 |
3 |
+S |
| Разъём CN100 |
4 |
-S |
Примечания
- Если не указано иное, все параметры измерены при входе 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; EMC-испытания выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Для конечного оборудования требуется повторная проверка соответствия требованиям ЭМС.
- Примечание по дерейтированию по высоте: 3.5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м.
Надежность
| Параметр |
Значение |
| MTBF |
1380.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 191.3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
