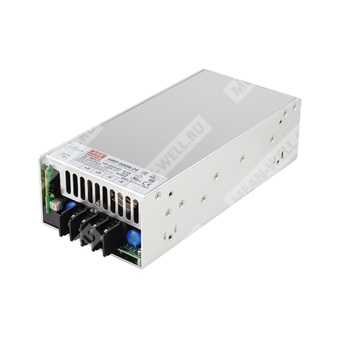

HRP-600N-48 - источник питания AC/DC на 600 Вт с выходом 48 В, активным PFC и пиковой мощностью для промышленного применения.
HRP-600N-48 — это одноканальный источник питания переменного/постоянного тока серии HRP-600N, предназначенный для промышленной автоматики, систем управления, измерительного и телекоммуникационного оборудования. Модель рассчитана на широкий диапазон входного напряжения 85–264 В AC, оснащена активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением, функцией дистанционного контроля и обеспечивает кратковременную пиковую мощность до 250% от номинала.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| HRP |
Серия источников питания |
| 600N |
Номинальная мощность 600 Вт, серия HRP-600N |
| 48 |
Выходное напряжение 48 В |
Назначение и особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,94.
- Пиковая мощность до 250% от номинальной в течение короткого времени.
- Высокий КПД до 89%.
- Устойчивость к входному перенапряжению 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вентилятор с управлением включением/выключением.
- Сигнал DC OK.
- Функция дистанционного измерения напряжения на нагрузке.
Описание
HRP-600N-48 представляет собой источник питания AC/DC с одним выходом, рассчитанный на промышленное применение. Серия работает в диапазоне входных напряжений 85–264 В AC и предназначена для формирования наиболее востребованных в промышленности выходных напряжений постоянного тока. Охлаждение осуществляется встроенным вентилятором с управлением включением и выключением, при этом работа поддерживается до температуры окружающей среды 70 °C. Для двигательных и электромеханических нагрузок, требующих повышенной мощности в момент пуска, предусмотрена кратковременная пиковая перегрузочная способность до 250%.
Выход
| Параметр |
HRP-600N-48 |
| Выходное напряжение |
48 В |
| Номинальный ток |
13 А |
| Диапазон тока |
0 ~ 13 А |
| Номинальная мощность |
624 Вт |
| Пульсации и шум |
240 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
40,8 ~ 55,2 В |
| Допуск по напряжению |
±1,0% |
| Линейная стабилизация |
±0,2% |
| Нагрузочная стабилизация |
±0,5% |
| Время установки и нарастания |
3600 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания |
16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC |
| Диапазон входного постоянного напряжения |
120 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
> 0,94 / 230 В AC, > 0,98 / 115 В AC при полной нагрузке |
| Потребляемый ток |
3,6 А / 230 В AC |
| Пусковой ток |
70 А / 230 В AC |
| Ток утечки |
< 1,5 мА / 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
Обычно работает в диапазоне 105 ~ 200% от номинальной выходной мощности более 5 секунд, затем отключает выходное напряжение; восстановление после повторного включения питания |
| Перенапряжение |
57,6 ~ 67,2 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал DC OK |
Уровень TTL; при включенном источнике питания 3,3 ~ 5,6 В, при выключенном 0 ~ 1 В |
| Управление вентилятором |
Вентилятор включается при нагрузке 35±15% или при RTH2 ≥ 50 °C |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Пиковая мощность |
Кратковременно до 250% от номинальной мощности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации |
5000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Излучаемые помехи |
BS EN/EN55032, класс B |
| Кондуктивные помехи |
BS EN/EN55032, класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
Помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ линия–корпус; 2 кВ линия–линия |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
95% провал 0,5 периода, 30% провал 25 периодов, 95% прерывания 250 периодов |
Надёжность
| Параметр |
Значение |
| MTBF |
1380,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 191,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Габаритные размеры |
218 × 105 × 61,5 мм (Д × Ш × В) |
| Масса |
1,39 кг |
| Упаковка |
8 шт. / 12,1 кг / 1,58 куб. фута |
Монтаж и подключение
| Назначение выводов входного клеммника |
Обозначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| Назначение выводов выходного клеммника |
Обозначение |
| 1~2 |
-V |
| 3~4 |
+V |
| Назначение контактов разъёма CN100 |
Обозначение |
| 1 |
DC-OK |
| 2 |
GND |
| 3 |
+S |
| 4 |
-S |
Примечания
| № |
Содержание |
| 1 |
Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц при использовании 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает в себя допуск установки, линейную стабилизацию и нагрузочную стабилизацию. |
| 4 |
При низком входном напряжении может потребоваться дерейтинг. Необходимо проверить кривую дерейтинга для подробностей. |
| 5 |
Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 |
Дерейтинг по температуре окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
