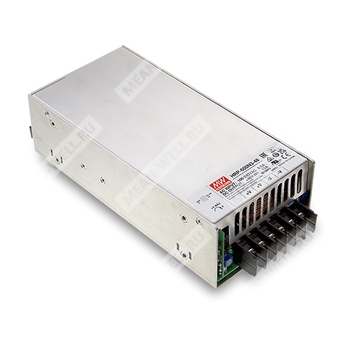

HRP-600N3-12 - 600-ваттный AC/DC источник питания с высоким кратковременным пиковым запасом для промышленной нагрузки.
Назначение: одновыходной промышленный импульсный источник питания AC/DC серии HRP-600N3, рассчитанный на питание нагрузок с повышенными пусковыми и кратковременными пиковыми токами.
Расшифровка партномера
| Партномер | Расшифровка |
| HRP | Серия источников питания с повышенной пиковой мощностью |
| 600 | Номинальная мощность 600 Вт |
| N3 | Исполнение серии HRP-N3 |
| 12 | Выходное напряжение 12 В |
Описание
Серия HRP-600N3 представляет собой одновыходной AC/DC источник питания сверхвысокой пиковой мощности мощностью 600 Вт. Устройство работает от универсальной сети 85–264 В переменного тока и предназначено для применений, где требуются модели с выходным напряжением, наиболее востребованным в промышленности. Каждый модуль охлаждается встроенным вентилятором с управлением включением/выключением, при этом работа допускается при температуре окружающей среды до 70 °C. Кроме того, HRP-600N3 обеспечивает кратковременную пиковую мощность до 350 % для приводов, моторных систем и электромеханических нагрузок с высоким пусковым потреблением.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Выдерживает бросок входного напряжения 300 В переменного тока в течение 5 секунд.
- Пиковая мощность до 350 %.
- Встроенная схема ограничения постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное управление вентилятором включение/выключение.
- Встроенный сигнал DC OK.
- Встроенная функция дистанционного измерения.
- Выдерживает вибрацию 5G.
- Рабочая высота до 5000 метров.
- Выходное напряжение регулируется в пределах ±15 %.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электрическое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Основные параметры
| Параметр | HRP-600N3-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 53 А |
| Диапазон тока | 0–53 А |
| Номинальная мощность | 636 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,2–13,8 В |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная стабилизация | ±0,3 % |
| Нагрузочная стабилизация | ±0,5 % |
| Уставка, время нарастания | 1800 мс, 50 мс при 230 В AC; 3600 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,94 при 230 В AC; >0,98 при 115 В AC при полной нагрузке |
| Потребляемый ток | 7,6 А при 115 В AC; 3,6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| КПД | 88 % |
Защита
| Параметр | Значение |
| Перегрузка | При мощности выше 105 % от номинальной более 5 секунд — отключение выходного напряжения, повторное включение для восстановления; режим ограничения постоянного тока для мощности выше 380 % от номинальной более 5 секунд, затем отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 14,4–16,8 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал DC OK | Уровень TTL; питание включено: 3,3–5,6 В; питание выключено: 0–1 В |
| Управление вентилятором | Вентилятор включается при нагрузке 35±15 % или при RTH2 ≥ 50 °C |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Рабочая высота | 5000 м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0 ... 50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС: помехоэмиссия
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС: помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 95 % провал 0,5 периода; 30 % провал 25 периодов; 95 % прерывания 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты | 218 × 105 × 61,5 мм |
| Масса | 1,39 кг |
| Упаковка | 8 шт. / 12,1 кг / 1,58 куб. фута |
| MTBF | 1380,2 тыс. ч минимум, Telcordia TR/SR-332 (Bellcore); 191,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает уставку, линейную стабилизацию и нагрузочную стабилизацию. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. Следует проверять кривую дерейтинга. |
| 5 | Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 6 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
Подключение
| Входные клеммы переменного тока | 1 — AC/L; 2 — AC/N; 3 — FG |
| Выходные клеммы постоянного тока | 1–2 — -V; 3–4 — +V |
| Разъём CN100 | 1 — DC-OK; 2 — GND; 3 — +S; 4 — -S |
| Сопряжённый корпус разъёма CN100 | HRS DF11-4DP-2DS или эквивалент |
| Контактная часть | HRS DF11-**SC или эквивалент |
Дополнительно: для силового разъёма и сигнального интерфейса применяются обозначения, приведённые в механической спецификации; линии дистанционного измерения следует прокладывать попарно свитыми проводниками.
