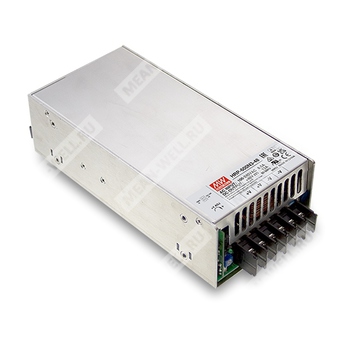

HRP-600N3-24 - промышленный AC/DC источник питания 24 В для оборудования с пусковыми перегрузками и повышенными требованиями к надежности.
Расшифровка партномера
| Партномер |
Расшифровка |
| HRP |
Серия источников питания Mean Well с высокой пиковой мощностью |
| 600 |
Номинальная мощность 600 Вт |
| N3 |
Исполнение серии HRP-N3 |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
HRP-600N3-24 представляет собой одновыходной AC/DC источник питания промышленного назначения мощностью 600 Вт с выходным напряжением 24 В. Изделие рассчитано на работу в широком диапазоне входного напряжения, обеспечивает высокую кратковременную пиковую мощность и предназначено для питания нагрузок с большим пусковым током, включая моторные и электромеханические системы.
Источник оснащен встроенным вентилятором с управлением включением/выключением, функцией дистанционной обратной связи по напряжению, сигналом состояния DC OK, а также встроенными защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Выдерживает импульсное входное напряжение 300 В переменного тока в течение 5 секунд.
- До 350% пиковой мощности.
- Встроенная схема ограничения постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное управление вентилятором охлаждения.
- Встроенный сигнал DC OK.
- Встроенная функция дистанционного измерения напряжения.
- Устойчивость к вибрации 5G.
- Рабочая высота до 5000 м.
- Выходное напряжение регулируется в пределах ±15% от среднего значения.
Применение
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Описание
Серия HRP-600N3 является источником питания AC/DC с одним выходом и ультравысокой пиковой мощностью. Модель работает от сети 85–264 В переменного тока и ориентирована на применения, где требуется высокая кратковременная мощность при запуске. Каждое исполнение серии охлаждается встроенным вентилятором с автоматическим включением и выключением по температуре, при этом работоспособность сохраняется до 70 °C. Для задач, связанных с пуском двигателей и электромеханических нагрузок, источник способен обеспечивать кратковременную мощность до 350% от номинальной.
Таблица параметров
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
27 А |
| Диапазон выходного тока |
0–27 А |
| Номинальная мощность |
648 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
21,6–28,8 В |
| Допуск по напряжению |
±1,0% |
| Линейная стабилизация |
±0,2% |
| Нагрузочная стабилизация |
±0,5% |
| Время установки, нарастания |
1800 мс, 50 мс при 230 В переменного тока; 3600 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
| Перегрузочная способность |
Выходная мощность более 105% от номинальной более 5 секунд, затем отключение выхода; повторное включение для восстановления |
| Защита от перенапряжения |
30–34,8 В |
| Сигнал DC OK |
TTL-уровень; включение источника: 3,3–5,6 В; выключение: 0–1 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
Более 0,94 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД |
88% |
| Потребляемый ток |
7,6 А при 115 В переменного тока; 3,6 А при 230 В переменного тока |
| Пусковой ток |
35 А при 115 В переменного тока; 70 А при 230 В переменного тока |
| Ток утечки |
Менее 2 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
Отключение выходного напряжения; восстановление после повторного включения |
| Перенапряжение |
30–34,8 В |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал состояния |
DC OK |
| Функция дистанционного измерения напряжения |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Управление вентилятором |
Включение при нагрузке 35±15% или при температуре RTH2 не ниже 50 °C |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−40…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 3 кВ переменного тока; вход-корпус: 2 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм минимум / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Проводимые помехи |
BS EN/EN55032, класс B |
| Излучаемые помехи |
BS EN/EN55032, класс B |
| Гармонический ток |
BS EN/EN61000-3-2, класс A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
ЭМС: помехоустойчивость
| Воздействие |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м |
| Быстрые переходные процессы / пакетные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ линия-корпус; 2 кВ линия-линия |
| Проведенные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал 95% на 0,5 периода, провал 30% на 25 периодов, прерывание 95% на 250 периодов |
Надежность
| Параметр |
Значение |
| MTBF |
1380,2 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 91,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Габариты |
218 × 105 × 61,5 мм |
| Масса |
1,39 кг |
| Упаковка |
8 шт.; 12,1 кг; 1,58 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо проверять кривую снижения параметров.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
