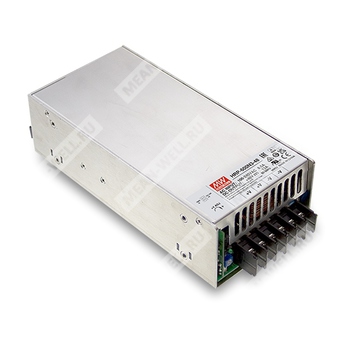

HRP-600N3-48
HRP-600N3-48 - импульсный AC/DC источник питания 48 В для промышленного применения и нагрузок с высоким кратковременным пусковым током.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| HRP | Серия источников питания Mean Well HRP |
| 600 | Номинальная мощность 600 Вт |
| N3 | Исполнение серии N3 с повышенной кратковременной пиковой мощностью |
| 48 | Выходное напряжение 48 В |
Назначение
HRP-600N3-48 представляет собой одновыходной AC/DC источник питания ультравысокой пиковой мощности серии HRP-600N3. Изделие предназначено для промышленной автоматизации, систем управления, электротехнического и измерительного оборудования, а также для электромеханических нагрузок и оборудования, требующего повышенной мощности в момент запуска.
Описание
Серия HRP-600N3 работает от универсальной сети переменного тока в широком диапазоне входных напряжений и поддерживает кратковременную пиковой мощности до 350% от номинала. Конструкция включает встроенный вентилятор с управлением включением/выключением, встроенную функцию удалённого измерения напряжения на нагрузке, сигнал DC-OK и цепи защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Модель HRP-600N3-48 рассчитана на выход 48 В и применяется там, где требуется устойчивое питание при пусковых перегрузках, например в приводах, электромеханических узлах и промышленной автоматике.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Выдерживает входной импульс 300 В AC в течение 5 секунд.
- Пиковая мощность до 350%.
- Встроенная схема ограничения постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное управление вентилятором включение/выключение.
- Встроенный сигнал DC-OK.
- Встроенная функция удалённого измерения напряжения.
- Устойчивость к вибрации 5G.
- Работа на высоте до 5000 м.
- Регулировка выходного напряжения ±15% в среднем.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
Технические параметры
Выход
| Параметр | HRP-600N3-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 13 А |
| Диапазон тока | 0–13 А |
| Номинальная мощность | 624 Вт |
| Пульсации и шум | 240 мВ p-p |
| Диапазон регулировки выходного напряжения | 40,8–55,2 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
Вход
| Параметр | HRP-600N3-48 |
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон входного постоянного напряжения | 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 7,6 А при 115 В AC; 3,6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Потребление по входу | Выдерживает 300 В AC в течение 5 секунд |
Защита
| Параметр | HRP-600N3-48 |
| Перегрузка | Отключение выходного напряжения при выходной мощности более 105% от номинала более 5 секунд, последующее включение после повторной подачи питания |
| Ограничение тока | Постоянное ограничение тока при выходной мощности более 380% от номинала более 5 секунд, затем отключение выходного напряжения, восстановление после повторной подачи питания |
| Перенапряжение | 57,6–67,2 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | HRP-600N3-48 |
| Сигнал DC-OK | Высокий уровень при включённом источнике питания; между DC-OK и GND: 3,3–5,6 В в состоянии ON, 0–1 В в состоянии OFF |
| Управление вентилятором | Включение вентилятора при нагрузке 35±15% или при температуре RTH2 ≥ 50 °C |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Электрическая прочность и изоляция
| Параметр | HRP-600N3-48 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | HRP-600N3-48 |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Надёжность
| Параметр | HRP-600N3-48 |
| MTBF | 1380,2 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 191,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | HRP-600N3-48 |
| Габаритные размеры | 218 × 105 × 61,5 мм |
| Масса | 1,39 кг |
| Упаковка | 8 шт. / 12,1 кг / 1,58 куб. фута |
Безопасность и ЭМС
| Параметр | HRP-600N3-48 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Излучаемые и кондуктивные помехи | BS EN/EN55032, класс B |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| ЭМС-иммунитет | BS EN/EN55035, BS EN/EN61000-6-2 |
Устойчивость к помехам
| Параметр | Уровень / норма |
| Электростатический разряд | BS EN/EN61000-4-2: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3: уровень 3, 10 В/м |
| Быстрые переходные процессы / пакеты | BS EN/EN61000-4-4: уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5: уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6: уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8: уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал 95% на 0,5 периода, провал 30% на 25 периодов, прерывание 95% на 250 периодов |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга. |
| 5 | Температурный дерейтинг составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС-испытания выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. |
Интерфейсы и подключение
| Параметр | HRP-600N3-48 |
| AC вход | Клеммы: 1 — AC/L, 2 — AC/N, 3 — FG |
| Выход DC | Клеммы: 1–2 — −V, 3–4 — +V |
| Разъём CN100 | HRS DF11-4DP-2DS или эквивалент |
| Назначение контактов CN100 | 1 — DC-OK, 2 — GND, 3 — +S, 4 — −S |
Монтажные сведения
Корпус выполнен в металлическом исполнении; предусмотрено крепление винтами M4. Направление воздушного потока показано конструктивно как принудительное охлаждение вентилятором.
