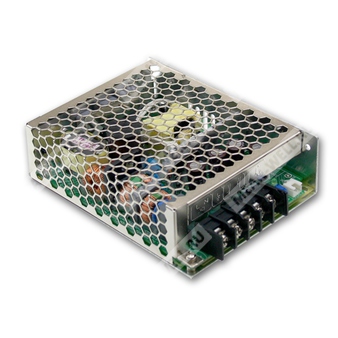

HRP-75-12 - импульсный AC-DC источник питания 12 В мощностью 75,6 Вт с активной коррекцией коэффициента мощности.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В для систем промышленной электроники, автоматики и оборудования общего назначения.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| HRP |
Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 75 |
Номинальная мощность серии 75 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Устойчивость к импульсному перенапряжению сети 300 В переменного тока в течение 5 с.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкий профиль корпуса 38 мм.
- Встроенное дистанционное включение/выключение.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Используются электролитические конденсаторы с длительным сроком службы 105 °C.
Применение
- Промышленная автоматика.
- Электронное оборудование общего назначения.
- Системы, требующие источника питания 12 В с активной коррекцией коэффициента мощности.
Параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
6,3 А |
| Диапазон выходного тока |
0 ~ 6,3 А |
| Номинальная мощность |
75,6 Вт |
| Пульсации и шум |
120 мВп-п макс. |
| Диапазон подстройки выходного напряжения |
11 ~ 13,8 В |
| Допуск выходного напряжения |
±1,5% |
| Стабилизация по сети |
±0,3% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
1800 мс, 25 мс при 230 В AC |
| Время удержания |
50 мс при 230 В AC, 20 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
>0,9 при 230 В AC; >0,95 при 115 В AC, при полной нагрузке |
| КПД |
88% |
| Потребляемый ток |
0,9 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток |
35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение по постоянному току, переход в режим hiccup при Vo < 50% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
14,4 ~ 16,8 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр |
Значение |
| Дистанционное управление |
RC+ / RC-: 0 ~ 0,8 В = включено; 4 ~ 10 В = выключено |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 |
| Испытательное напряжение |
Вход/выход: 3 кВ AC; вход/FG: 2 кВ AC; выход/FG: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжелой промышленности, BS EN/EN61000-6-2, EAC TP TC 020 |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2385,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 352,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,47 кг |
| Упаковка |
30 шт.; 15 кг; 0,97 куб. фута |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT -V |
| 5 |
DC OUTPUT +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания EMC выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие EMC.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования.
- Время установки измеряется при холодном первом включении. Повторное включение/выключение может увеличить это время.
- При высоте эксплуатации более 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
