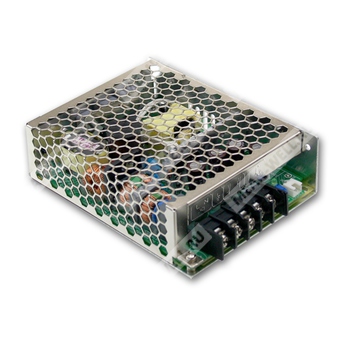

HRP-75-24 - Одновыходный AC/DC источник питания 24 В для промышленной электроники с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| HRP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности и одноканальным выходом |
| 75 | Номинальная мощность 75 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
HRP-75-24 представляет собой импульсный источник питания переменного и постоянного тока с одним выходом на 24 В, предназначенный для промышленной автоматики, систем управления, электронного оборудования и других нагрузок, требующих стабильного питания с высокой энергетической эффективностью.
Модель относится к серии HRP-75, поддерживает универсальный диапазон входного напряжения, встроенную активную коррекцию коэффициента мощности, работу в широком диапазоне температуры окружающей среды и защитные функции по перегрузке, перенапряжению и перегреву.
Ключевые особенности
- Универсальный вход переменного тока.
- Полный диапазон входа.
- Встроенная активная коррекция коэффициента мощности.
- Выдерживает импульс перенапряжения сети 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева, опционально.
- Охлаждение за счёт свободной конвекции воздуха.
- Очень низкое потребление мощности без нагрузки.
- Встроенное дистанционное управление включением и выключением.
- Применение электролитических конденсаторов с длительным сроком службы при 105 °C.
- Пятилетняя гарантия в документе указана, в описание не включается.
Электрические параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0 ~ 3,2 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск выходного напряжения | ±1,5% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1800 мс, 25 мс при 230 В переменного тока |
| Время удержания | 50 мс при 230 В переменного тока; 20 мс при 115 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,9 при 230 В переменного тока; более 0,95 при 115 В переменного тока, при полной нагрузке |
| КПД типовой | 89% |
| Потребляемый ток | 0,5 А при 230 В переменного тока; 0,9 А при 115 В переменного тока |
| Пусковой ток | 65 А при 230 В переменного тока; 35 А при 115 В переменного тока |
| Ток утечки | Менее 1 мА при 240 В переменного тока |
Защитные функции
| Функция | Параметры |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Поведение при перегрузке | Ограничение тока постоянного типа, переход в режим hiccup при Vo < 50% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В |
| Поведение при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное управление | RC+ / RC-: 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение мощности при высоте | Для высот свыше 2000 м требуется снижение нагрузки; для безвентиляторных моделей 3,5%/1000 м, для моделей с вентилятором 5%/1000 м |
Нормы безопасности и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 |
| Электромагнитная эмиссия | BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2; EAC TP TC 020; уровень heavy industry |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм |
| Масса | 0,47 кг |
| Упаковка | 30 шт.; 15 кг; 0,97 куб. фута |
| Исполнение | Корпус для монтажа в составе оборудования |
MTBF
| Показатель | Значение |
| MTBF | 2385,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 352,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Дистанционное включение и выключение
| Номер вывода | Назначение |
| 1 | RC- |
| 2 | RC+ |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное оборудование; испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при холодном первом запуске; повторное включение и выключение может увеличить время установки.
- Для высот выше 2000 м требуется учитывать дополнительное снижение нагрузки.
