HRP-75-36

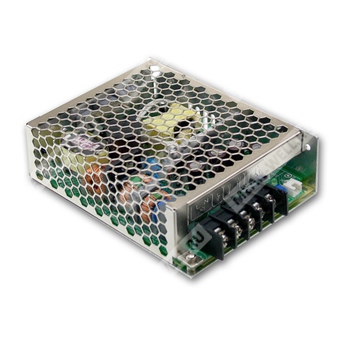

HRP-75-36 - импульсный источник питания переменного/постоянного тока на 75 Вт с активной коррекцией коэффициента мощности и выходным напряжением 36 В.
Назначение и состав серии
HRP-75-36 относится к серии HRP-75 — одноканальных источников питания мощностью 75 Вт с функцией PFC, предназначенных для установки в промышленную и электронную аппаратуру. Модель обеспечивает стабилизированное выходное напряжение 36 В постоянного тока и рассчитана на питание от сети широкого диапазона.
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Устойчивость к сетевым перенапряжениям до 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Низкий профиль корпуса: 38 мм.
- Встроенное дистанционное включение/выключение.
- Мощность холостого хода менее 0,5 Вт.
- Применение электролитических конденсаторов с ресурсом 105 °C.
Расшифровка партномера
| Элемент обозначения | Значение |
| HRP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 75 | Номинальная мощность серии — 75 Вт |
| 36 | Номинальное выходное напряжение — 36 В |
Таблица параметров по выходу
| Параметр | Значение для HRP-75-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон регулировки выходного тока | 0 ~ 2,1 А |
| Номинальная мощность | 75,6 Вт |
| Пульсации и шум, максимум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 32 ~ 39,6 В |
| Допуск по выходному напряжению | ±1,5% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
Таблица параметров по входу
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 при 230 В AC; PF > 0,95 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 0,5 А при 230 В AC; 0,9 А при 115 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Таблица защит
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, переход в режим hiccup при Vo < 50% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41,4 ~ 48,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением при повторном включении питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Таблица функций
| Параметр | Значение |
| Дистанционное включение/выключение | RC+ / RC-: 0 ~ 0,8 В = включено; 4 ~ 10 В = выключено |
Таблица условий эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Таблица параметров безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/FG: 2 кВ AC; выход/FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; EAC TP TC 020 |
Таблица прочих параметров
| Параметр | Значение |
| Средняя наработка на отказ | 2385,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 352,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,47 кг |
| Упаковка | 30 шт. / 15 кг / 0,97 куб. фута |
Механические данные
Корпус выполнен в габаритах 129 × 98 × 38 мм. Применяется винтовое подключение. Для крепления предусмотрены монтажные отверстия и элементы фиксации корпуса. Схема расположения клемм и размеры указаны в чертеже механического исполнения.
Назначение клемм
| Номер вывода | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | FG |
| 4 | Выход DC -V |
| 5 | Выход DC +V |
Удалённое включение/выключение
| Контакт | Назначение | Состояние |
| 1 | RC- | Вход управления |
| 2 | RC+ | Вход управления |
Разъём удалённого управления: JST B-XH или эквивалент. Сочетаемая часть корпуса: JST XHP. Контакт: JST SXH-001T или эквивалент.
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Для подтверждения соответствия ЭМС конечное изделие должно быть повторно проверено.
5. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтингa.
6. Время запуска измеряется при первом холодном включении. Повторное включение/выключение может увеличить время запуска.
7. Для высоты более 2000 м требуется температурное снижение нагрузки: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
