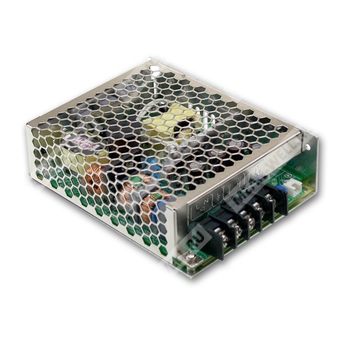

HRP-75-48 - импульсный источник питания 48 В постоянного тока для промышленной аппаратуры.
HRP-75-48 — одно выходной источник питания мощностью 75 Вт с активной коррекцией коэффициента мощности, предназначенный для питания промышленной электроники, систем автоматики и телекоммуникационного оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HRP | Серия источников питания с функцией коррекции коэффициента мощности |
| 75 | Номинальная мощность 75 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Устойчивость к броску напряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева, опционально.
- Охлаждение за счет свободной конвекции воздуха.
- Низкая профильная конструкция: высота 38 мм.
- Встроенное дистанционное управление включением/выключением.
- Собственное потребление без нагрузки менее 0,5 Вт.
- Применение электролитических конденсаторов с ресурсом 105 °C.
Область применения
Промышленные источники питания, средства автоматизации, электронные устройства управления, системы связи и другое оборудование, требующее стабильного напряжения 48 В постоянного тока.
Описание
HRP-75-48 представляет собой источник питания с одним выходом 48 В, рассчитанный на номинальный ток 1,6 А и мощность 76,8 Вт. Устройство работает в широком диапазоне сетевого питания и обеспечивает повышенную помехоустойчивость и соответствие требованиям по электромагнитной совместимости. Источник выполнен в компактном корпусе для монтажа в составе конечного оборудования.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,6 А |
| Диапазон регулировки тока | 0 ~ 1,6 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 45 ~ 55,2 В |
| Допуск выходного напряжения | ±1,5% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности |
| Порог защиты от перенапряжения | 57,6 ~ 67,2 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 при 230 В AC; PF > 0,95 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 0,5 А при 230 В AC; 0,9 А при 115 В AC |
| Пусковой ток, тип. | 65 А при 230 В AC; 35 А при 115 В AC |
| Время запуска и нарастания | 1800 мс, 25 мс при 230 В AC; 1800 мс, 25 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 115 В AC; 50 мс при 230 В AC, при полной нагрузке |
| Ток утечки | <1 мА при 240 В AC |
Защитные функции
| Функция защиты | Описание |
| Перегрузка | Ограничение постоянным током, переход в режим прерывистой работы при Vo < 50% от номинального; восстановление автоматически после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции управления
| Параметр | Значение |
| Дистанционное включение/выключение | RC+ / RC-: 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2; EAC TP TC 020 |
Габаритные и прочие данные
| Параметр | Значение |
| Габаритные размеры | 129 × 98 × 38 мм |
| Масса | 0,47 кг |
| Упаковка | 30 шт.; 15 кг; 0,97 куб. фута |
| Средняя наработка на отказ | 2385,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 352,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Клеммная колодка:
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Разъём дистанционного управления CN100:
| Номер вывода | Назначение |
| 1 | RC- |
| 2 | RC+ |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Блок питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Время запуска измеряется при холодном первом включении; повторные включения/выключения могут увеличить это время.
- Для моделей без вентилятора температурный дерейтинг по высоте над уровнем моря составляет 3,5 °C/1000 м при высоте выше 2000 м.
