HRP-75-5
HRP-75-5 - AC/DC источник питания 75 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Описание

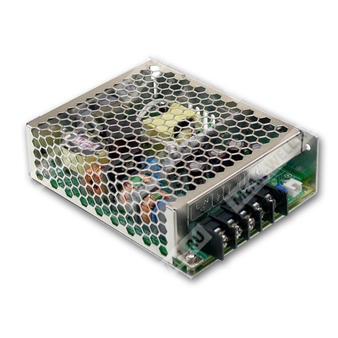

HRP-75-5 — импульсный источник питания открытого исполнения с одним выходом, предназначенный для питания промышленной электроники, автоматизации, измерительной аппаратуры и других устройств, требующих стабильного постоянного напряжения 5 В. Модель относится к серии HRP-75 и имеет встроенную активную коррекцию коэффициента мощности, широкий диапазон входного напряжения и набор защитных функций.
Источник рассчитан на установку в составе конечного оборудования. Охлаждение осуществляется за счёт свободной конвекции воздуха. Предусмотрено дистанционное включение/выключение.
Расшифровка партномера
| Позиция | Расшифровка |
| HRP | Серия источников питания с активной коррекцией коэффициента мощности |
| 75 | Номинальная мощность серии: 75 Вт |
| 5 | Номинальное выходное напряжение: 5 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Устойчивость к сетевому перенапряжению до 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Опциональная защита от перегрева.
- Охлаждение свободной конвекцией воздуха.
- Низкое профилирование корпуса: 38 мм.
- Встроенное дистанционное управление включением/выключением.
- Потребление мощности на холостом ходу менее 0,5 Вт.
- Срок службы электролитических конденсаторов: 105 °C.
- Гарантия на изделие в документе указана, но в данном описании не приводится.
Применение
Источники питания серии HRP-75 предназначены для применения в промышленной автоматике, системах управления, телекоммуникационном и измерительном оборудовании, а также в других устройствах, где требуется стабилизированное напряжение 5 В с сетевым питанием широкого диапазона и PFC.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 15 А |
| Диапазон регулировки тока | 0...15 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,7...5,8 В |
| Допуск по выходному напряжению | ±2,5% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установления, нарастания | 1800 мс, 25 мс при 230 В AC; 1800 мс, 25 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В AC; 120...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 при 230 В AC; PF > 0,95 при 115 В AC, при полной нагрузке |
| КПД, тип. | 82,5% |
| Потребляемый ток, тип. | 0,5 А при 230 В AC; 0,9 А при 115 В AC |
| Пусковой ток, тип. | 65 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Порог ограничения по выходному напряжению при перегрузке | 4,0...4,62 В |
| Тип защиты от перегрузки | Ограничение постоянным током, переход в режим hiccup при Vo < 50% от номинального; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,96...4,62 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Выключение выходного напряжения; восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное управление | RC+ / RC-: 0...0,8 В — включение; 4...10 В — выключение |
Совместимость по электромагнитной совместимости и безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствует BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020; уровень heavy industry |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | −40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5 G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Высотная поправка | Для высоты более 2000 м: снижение допустимой нагрузки 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором |
| Пуск при низкой температуре | Для 230 В AC возможен запуск при −40 °C |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 129 × 98 × 38 мм |
| Масса | 0,47 кг |
| Упаковка | 30 шт. в упаковке; 15 кг; 0,97 куб. фута |
| Средняя наработка на отказ | 2385,6 тыс. ч по Telcordia SR-332 (Bellcore); 352,7 тыс. ч по MIL-HDBK-217F (25 °C) |
Подключение
| Номер вывода | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока −V |
| 5 | Выход постоянного тока +V |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
3. Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие требованиям ЭМС.
5. Может потребоваться снижение допустимых режимов при низком входном напряжении. Следует учитывать кривую снижения нагрузки.
6. Время установления измеряется при первом холодном запуске. Включение и выключение питания может увеличивать это время.
7. Для высоты эксплуатации более 2000 м требуется учитывать температурное снижение нагрузки: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором.
