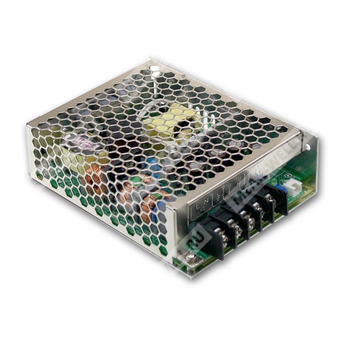

HRP-75-7.5 - источник питания AC/DC на 75 Вт с активной коррекцией коэффициента мощности и одним выходом 7,5 В.
HRP-75-7.5 представляет собой промышленный импульсный источник питания с универсальным входом переменного/постоянного тока, активным PFC, одним стабилизированным выходом 7,5 В и встроенными защитами для применения в электронике и автоматике.
Расшифровка партномера
| Позиция | Значение |
| HRP | Серия источников питания с активной коррекцией коэффициента мощности |
| 75 | Номинальная мощность 75 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Назначение и особенности
- Одно выходной источник питания мощностью 75 Вт.
- Универсальный вход переменного тока с полным диапазоном.
- Поддержка входа постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Устойчивость к сетевому перенапряжению до 300 В переменного тока в течение 5 секунд.
- Охлаждение за счёт свободной конвекции воздуха.
- Низкий профиль 38 мм.
- Встроенное удалённое включение/выключение.
- Малое собственное потребление без нагрузки.
- Применение электролитических конденсаторов с ресурсом 105 °C.
Электрические параметры
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 10 А |
| Диапазон регулирования выходного тока | 0 ~ 10 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 7,1 ~ 9 В |
| Допуск по выходному напряжению | ±2,5% |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±1,5% |
| Время установки и нарастания | 1800 мс, 25 мс при 230 В AC; 1800 мс, 25 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | >0,9 при 230 В AC; >0,95 при 115 В AC, при полной нагрузке |
| Типовой КПД | 84% |
| Типовой входной ток | 0,9 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Уставка защиты от перегрузки | Константнотоковое ограничение; переход в режим hiccup при Vo < 50% от номинального; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 9,4 ~ 10,9 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Управление
| Удалённое включение/выключение | RC+ / RC- |
| Состояние «включено» | 0 ~ 0,8 В |
| Состояние «выключено» | 4 ~ 10 В |
Условия эксплуатации
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции I/P-O/P | 3 кВ AC |
| Испытательное напряжение изоляции I/P-FG | 2 кВ AC |
| Испытательное напряжение изоляции O/P-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие нормам
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень тяжёлой промышленности; EN61000-6-2; EAC TP TC 020 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1, IEC62368-1 |
Механические параметры
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,47 кг |
| Упаковка | 30 шт.; 15 кг; 0,97 CUFT |
| Класс исполнения | Case No. 903D |
MTBF
| Средняя наработка на отказ | 2385,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 352,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Расположение выводов
| Номер вывода | Назначение |
| 1 | Переменный ток / фаза |
| 2 | Переменный ток / нейтраль |
| 3 | Заземление корпуса |
| 4 | Выход постоянного тока «−V» |
| 5 | Выход постоянного тока «+V» |
Примечания
- Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц, с помощью витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное оборудование; испытания ЭМС выполняются на металлической пластине 360 × 360 мм толщиной 1 мм.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Время установки измеряется при первом холодном пуске; повторное включение/выключение может увеличить это время.
- Для моделей без вентилятора при высоте эксплуатации более 2000 м необходимо снижение параметров 3,5% на 1000 м.
