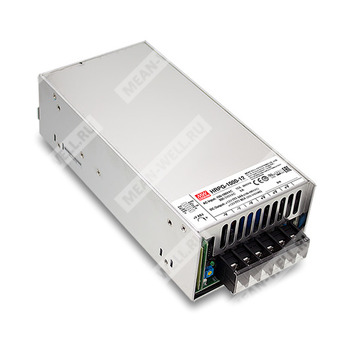

HRPG-1000-15 - закрытый импульсный источник питания 15 В с активным PFC, рассчитанный на промышленное применение.
Расшифровка партномера
| Элемент партномера |
Значение |
| HRPG |
Серия источников питания Mean Well HRPG с активной коррекцией коэффициента мощности |
| 1000 |
Номинальная мощность класса 1000 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Краткое назначение
HRPG-1000-15 представляет собой закрытый AC/DC источник питания промышленного исполнения с одним выходом, предназначенный для питания оборудования с требованием к высокому току и возможности дистанционного управления.
Описание
HRPG-1000-15 относится к серии HRPG-1000 — это закрытый одно-выходной источник питания переменного/постоянного тока мощностью 1000 Вт для широкого круга промышленных применений. Серия работает от универсальной сети 90…264 В AC и включает модели с различным номинальным выходным напряжением в диапазоне 12…48 В. Для модели HRPG-1000-15 номинальное выходное напряжение составляет 15 В.
Изделие выполнено с встроенным вентилятором и регулированием скорости, рассчитано на работу при температуре окружающей среды до 70 °C. Предусмотрены вспомогательное питание, дистанционное измерение напряжения, дистанционное включение/выключение, сигнал DC-OK и параллельная работа нескольких источников для наращивания мощности.
Особенности
- Универсальный вход переменного тока во всем диапазоне.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 94%.
- Выдерживает сетевой бросок 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный вентилятор с функцией включения/выключения.
- Параллельная работа с распределением тока до 4000 Вт по схеме 3+1.
- Встроенный сигнал DC-OK.
- Встроенное дистанционное включение/выключение.
- Вспомогательный выход 5 В.
- Встроенная функция дистанционного измерения напряжения.
- Потребление холостого хода менее 0,75 Вт.
Области применения
- Промышленная автоматика и аппаратура управления.
- Измерительная и испытательная техника.
- Лазерное оборудование.
- Оборудование для старения и ресурсных испытаний.
- Радиочастотные применения.
Параметры выхода
| Параметр |
Значение для HRPG-1000-15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
64 А |
| Диапазон выходного тока |
0…64 А |
| Номинальная мощность |
960 Вт, максимум 1000 Вт в течение 3 секунд |
| Пульсации и шум |
150 мВ п-п |
| Диапазон подстройки выходного напряжения |
14…17 В |
| Допуск выходного напряжения |
±1,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Время установки и нарастания |
1000 мс, 50 мс/230 В AC |
| Время удержания |
16 мс/115 В AC при полной нагрузке |
Параметры входа
| Параметр |
Значение для HRPG-1000-15 |
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Допустимый импульс по входу |
300 В AC в течение 5 секунд |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC, PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД |
92% |
| Входной ток |
5 А/230 В AC |
| Пусковой ток |
40 А/230 В AC |
| Ток утечки |
<1,2 мА / 240 В AC |
Защита
| Параметр |
Значение для HRPG-1000-15 |
| Перегрузка |
105…135% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
18,2…20,6 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр |
Значение |
| Вспомогательный выход |
5 В SB: 5 В при 0,3 А; допуск ±5%; пульсации 50 мВ п-п максимум |
| Управление вентилятором |
Включение/выключение вентилятора по NTC (RT50) или при минимальной нагрузке 30% |
| Параллельная работа |
До 4000 Вт или 4 блока; рекомендуется обращаться к руководству по функциям |
| Сигнал DC-OK |
TTL-сигнал; уровень высокого состояния 3,3…5,6 В, низкого состояния 0…1 В |
| Дистанционное включение/выключение |
Включение: замыкание; выключение: размыкание |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Управление током между блоками |
Сигнал распределения тока для параллельной работы |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / класс |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
---- |
Электромагнитная устойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое ВЧ поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, размеры, масса и упаковка
| Параметр |
Значение |
| MTBF |
286,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 105,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
218 × 105 × 63,5 мм (Д × Ш × В) |
| Масса |
1,53 кг |
| Упаковка |
8 шт. / 13,3 кг / 1,34 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; следует использовать кривую дерейтирования.
- Время установки измеряется при первом холодном запуске; повторное включение/выключение питания может увеличить это время.
- Потребление холостого хода менее 0,75 Вт при разомкнутых RC+ и RC- (CN100, выводы 3 и 4).
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; требуется подтверждение соответствия EMC для готового оборудования.
- Для высот выше 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на 1000 м для моделей с вентилятором.
Назначение выводов CN100
| Вывод |
Функция |
| 1 |
AUXG — земля вспомогательного выхода |
| 2 |
AUX — вспомогательный выход 4,75…5,25 В, до 0,3 А |
| 3 |
RC+ — вход дистанционного управления |
| 4 |
RC- — общий дистанционного управления |
| 5 |
CS — сигнал распределения тока |
| 6, 8 |
GND — отрицательный вывод, возврат для сигнала DC-OK |
| 7 |
DC-OK — TTL-сигнал состояния выхода |
| 9 |
+S — положительное дистанционное измерение |
| 10 |
-S — отрицательное дистанционное измерение |
Назначение силовых выводов
| Вывод |
Назначение |
| 1…3 |
AC/L — вход сети переменного тока |
| 4…6 |
AC/N — вход сети переменного тока |
| FG |
Защитное заземление |
| +V |
Положительный выход постоянного тока |
| -V |
Отрицательный выход постоянного тока |
Механическое исполнение
Корпус: Case No. 977. Принудительное воздушное охлаждение с направлением потока, указанным в механическом чертеже. Установка выполняется в соответствии с монтажным руководством производителя.
