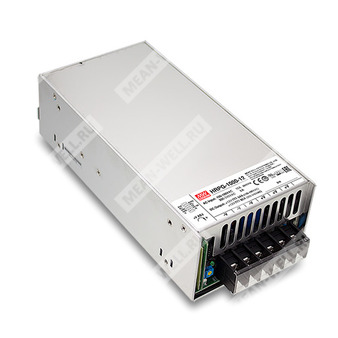

HRPG-1000-24
HRPG-1000-24 - импульсный промышленный источник питания 24 В, 42 А для оборудования автоматизации и электроники.
Расшифровка партномера
| Позиция в обозначении | Смысл |
| HRPG | Серия источников питания HRPG |
| 1000 | Номинальная мощность 1000 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Описание
HRPG-1000-24 представляет собой закрытый одно-выходной AC/DC источник питания промышленного назначения с выходной мощностью до 1000 Вт. Модель рассчитана на питание широкого круга промышленного оборудования, работает от универсальной сети переменного тока 90–264 В и оснащена встроенным активным корректором коэффициента мощности. Для охлаждения применяется встроенный вентилятор с регулированием скорости, обеспечивающий работу при повышенной температуре окружающей среды. Изделие поддерживает функции удалённого включения и отключения, удалённого измерения напряжения на нагрузке, сигнала DC-OK, вспомогательного питания и параллельной работы с распределением тока.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 93%.
- Устойчивость к сетевому импульсному перенапряжению 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вентилятор охлаждения с управлением включением/выключением.
- Токовое распределение до 4000 Вт при параллельной работе.
- Встроенный сигнал DC-OK.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённого измерения напряжения.
- Вспомогательный источник 5 В.
- Низкое энергопотребление без нагрузки.
Области применения
- Оборудование промышленной автоматизации и управления.
- Измерительная и испытательная аппаратура.
- Лазерные установки и сопутствующие системы.
- Оборудование для старения и ресурсных испытаний.
- Радиочастотные приложения.
Расшифровка партномера
| Обозначение | Расшифровка |
| HRPG-1000-24 | Источник питания серии HRPG, мощностью 1000 Вт, с номинальным выходным напряжением 24 В |
Параметры выхода
| Параметр | Значение для HRPG-1000-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 42 А |
| Диапазон тока | 0–42 А |
| Номинальная мощность | 1008 Вт |
| Максимальная мощность | 1000 Вт в течение 3 секунд |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 22–28 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 50 мс при 115 В AC, полной нагрузке; 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC и 230 В AC, полная нагрузка |
Параметры входа
| Параметр | Значение для HRPG-1000-24 |
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Допустимый импульс входного напряжения | 300 В AC в течение 5 секунд |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,99 при 115 В AC, полная нагрузка |
| КПД | 93% |
| Потребляемый ток | 5 А при 230 В AC; 40 А при 115 В AC |
| Ток пуска | 40 А при 230 В AC |
| Ток утечки | <1,2 мА при 240 В AC |
Защиты
| Параметр | Условие/реакция |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 29–33 В |
| Тип защиты от перенапряжения | Выход отключается, для восстановления требуется повторное включение питания |
| Перегрев | Выход отключается, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Вспомогательное питание | 5 В SB, 0,3 А; допуск ±5%; пульсации 50 мВ п-п максимум |
| Управление вентилятором | Включение/выключение вентилятора по датчику NTC RT50 или при нагрузке не менее 30% |
| Сигнал DC-OK | TTL-уровень; 3,3–5,6 В — включено, 0–1 В — выключено |
| Удалённое включение/выключение | Включение: короткое замыкание; выключение: разрыв |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Параллельная работа | До 4 единиц; до 4000 Вт; максимальный выходной ток при параллельной работе = ток одной единицы × число единиц × 0,9 |
| Особое условие параллельной работы | При токе менее 5% от суммарного номинального тока распределение тока может быть не полностью сбалансировано |
| Допуск разности выходных напряжений параллельных блоков | Менее 0,2 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение характеристик по высоте | Для высоты более 2000 м: 5 °C/1000 м для моделей с вентилятором |
Электрическая прочность и изоляция
| Параметр | Значение |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение вход-выход | 3 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,5 кВ AC |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебание напряжения и фликер | BS EN/EN61000-3-3 |
| ЭМС устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| ЭМС устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3 |
| ЭМС устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3 |
| ЭМС устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| ЭМС устойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 3 |
| ЭМС устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| ЭМС устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, более 95% провал 0,5 периода; 30% провал 25 периодов; более 95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 286,6 тыс. часов минимум, Telcordia SR-332 (Bellcore); 105,8 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 218 × 105 × 63,5 мм |
| Масса | 1,53 кг |
| Упаковка | 8 шт.; 13,3 кг; 1,34 куб. фута |
Назначение выводов и интерфейсов
| Контакт | Назначение |
| 1 | Вспомогательное питание, выход 5 В |
| 2 | Вспомогательное питание, земля |
| 3 | RC+ |
| 4 | RC- |
| 5 | CS, сигнал распределения тока |
| 6, 8 | GND, возврат сигнала DC-OK, соединён с отрицательным выводом выхода |
| 7 | DC-OK |
| 9 | +S, положительный удалённый датчик |
| 10 | -S, отрицательный удалённый датчик |
Примечания
1. Все параметры, специально не оговорённые иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
4. При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую снижения характеристик.
5. Время запуска измеряется при первом холодном старте. Повторное включение питания может увеличить время запуска.
6. Потребление без нагрузки менее 0,75 Вт при разомкнутых RC+ и RC- (CN100, контакты 3 и 4).
7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; для ЭМС-испытаний устройство монтировалось на металлическую пластину 360 × 700 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
