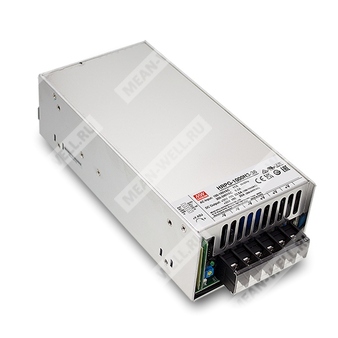

HRPG-1000N3-24 - источник питания AC/DC с выходом 24 В, повышенной пиковой мощностью и функциями удаленного управления.
Расшифровка партномера
| Позиция в партномере |
Значение |
| HRPG |
Серия источников питания с ультравысокой пиковой мощностью |
| 1000 |
Номинальная мощность 1000 Вт |
| N3 |
Поколение/исполнение серии |
| 24 |
Выходное напряжение 24 В |
Назначение и общая характеристика
HRPG-1000N3-24 — это одновыходной промышленный источник питания AC/DC мощностью до 1000 Вт, предназначенный для оборудования автоматизации, испытательных стендов, измерительной техники, лазерных систем, оборудования старения, радиочастотных применений, а также индуктивных и емкостных нагрузок. Модель поддерживает широкий диапазон входного напряжения, активную коррекцию коэффициента мощности, удаленное включение/выключение, дистанционную компенсацию падения напряжения на проводах нагрузки, сигнал DC-OK и параллельную работу с функцией распределения тока.
Описание
Серия HRPG-1000N3 представляет собой AC/DC источник питания с ультравысокой пиковой мощностью. Устройство работает от универсальной сети 90...264 В AC и допускает работу от постоянного входного напряжения 127...370 В DC. Для модели HRPG-1000N3-24 номинальное выходное напряжение составляет 24 В, а номинальный ток — 42 А. Источник питания рассчитан на промышленное применение, где требуются кратковременные пиковые перегрузки при запуске двигателей, электромеханических систем и другой нагрузки с повышенным стартовым потреблением.
Охлаждение реализовано встроенным вентилятором с термоуправлением. Устройство допускает работу при температуре окружающей среды до 70 °C с учетом дерейтирования. В конструкции предусмотрены защитные функции от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Высокий КПД — до 93% для модели 24 В.
- Выдерживает импульсное входное напряжение 300 В AC в течение 5 секунд.
- Пиковая мощность до 320% от номинальной.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вентилятор с включением/выключением по температуре или при минимальной нагрузке.
- Параллельная работа с распределением тока до 4000 Вт в конфигурации 3+1.
- Сигнал DC-OK, удаленное включение/выключение и удаленное измерение напряжения на нагрузке.
- Встроенное вспомогательное питание 5 В.
- Потребление без нагрузки менее 0,85 Вт при разомкнутых RC+ и RC-.
Применение
- Промышленные системы управления и автоматизации.
- Испытательное и измерительное оборудование.
- Лазерные установки.
- Оборудование старения и ресурсных испытаний.
- Радиочастотные применения.
- Индуктивные и емкостные нагрузки.
Основные электрические параметры
| Параметр |
Значение для HRPG-1000N3-24 |
| Выходное напряжение постоянного тока |
24 В |
| Номинальный ток |
42 А |
| Диапазон тока |
0...42 А |
| Номинальная мощность |
1008 Вт |
| Пульсации и шум |
200 мВ п-п |
| Диапазон регулировки выходного напряжения |
22...28 В |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по входному напряжению |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления и нарастания |
2000 мс, 50 мс при 115 В AC и полной нагрузке; 1000 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания |
16 мс при 115 В AC; 16 мс при 230 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC; 127...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
>0,95 при 230 В AC; >0,99 при 115 В AC при полной нагрузке |
| КПД |
93% |
| Потребляемый ток |
8,5 А при 115 В AC; 5 А при 230 В AC |
| Пусковой ток |
25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
<1,2 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
При мощности свыше 105% номинальной более 5 секунд выход отключается; восстановление после повторной подачи питания |
| Перегрузка по мощности для 24 В, 36 В и 48 В |
При мощности свыше 350% номинальной выход отключается; восстановление после повторной подачи питания |
| Перенапряжение |
29...33 В |
| Перегрев |
Выход отключается, автоматическое восстановление после снижения температуры |
| Тип защиты |
Отключение выходного напряжения с последующим восстановлением |
Функции и сигналы управления
| Параметр |
Значение |
| Вспомогательное питание |
5 В, 0,3 А; допускается отклонение ±5%, пульсации до 50 мВ п-п |
| Охлаждение |
Встроенный вентилятор с управлением по NTC (RT50) или при нагрузке не менее 30% |
| Параллельная работа |
До 4000 Вт или 3+1 блоков |
| Сигнал DC-OK |
TTL-уровень; 3,3...5,6 В — включено, 0...1 В — выключено |
| Удаленное включение/выключение |
Замыкание RC+ и RC- — включено; размыкание — выключено |
| Дистанционная обратная связь |
Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Разрешенная разность выходных напряжений при параллельной работе |
Менее 0,2 В |
| Максимальный суммарный выходной ток при параллельной работе |
Не более (номинальный ток одного блока × число блоков × 0,9) |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C, с учетом дерейтирования |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH между входом-выходом, входом-землей и выходом-землей |
| Эмиссия по проводимым помехам |
BS EN/EN55032 (CISPR32), класс B |
| Эмиссия по излучаемым помехам |
BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
| ЭМС-устойчивость |
BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD |
BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле |
BS EN/EN61000-4-3, уровень 3 |
| EFT / Burst |
BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи |
BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность, габариты и масса
| Параметр |
Значение |
| MTBF |
989,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 130,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
218 × 105 × 61,5 мм |
| Масса |
1,46 кг |
| Упаковка |
8 шт.; 12,8 кг; 1,58 CUFT |
Назначение выводов CN100
| Номер контакта |
Назначение |
| 1 |
AUXG — земля вспомогательного источника питания |
| 2 |
AUX — вспомогательный выход 4,75...5,25 В, до 0,3 А |
| 3 |
RC+ — контакт удаленного управления |
| 4 |
RC- — контакт удаленного управления |
| 5 |
CS — сигнал распределения тока |
| 6, 8 |
GND — общий провод, возврат для сигнала DC-OK |
| 7 |
DC-OK — TTL-сигнал состояния выхода |
| 9 |
+S — положительная дистанционная обратная связь |
| 10 |
-S — отрицательная дистанционная обратная связь |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- После срабатывания защиты повторный запуск допускается примерно через 30 секунд после отключения входного питания.
- При пониженном входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования.
- Время установления измеряется при первом холодном запуске; повторные включения/выключения могут увеличивать это время.
- Потребление без нагрузки менее 0,85 Вт достигается при разомкнутых RC+ и RC-.
- Для ЭМС-испытаний изделие рассматривается как компонент, устанавливаемый в конечное оборудование; тесты выполнены при монтаже на металлическую пластину 360 × 700 мм толщиной 1 мм.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на 1000 м для моделей с вентилятором.
