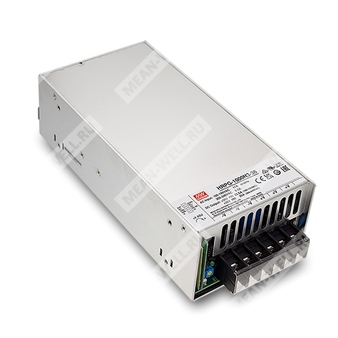

HRPG-1000N3-36 - промышленный AC/DC источник питания 36 В для высокомощных нагрузок с повышенным пиковым режимом.
Серия HRPG-1000N3 представляет собой одно-выходной AC/DC источник питания ультра-высокой пиковой мощности. Модель HRPG-1000N3-36 рассчитана на промышленное применение, обеспечивает номинальное выходное напряжение 36 В и предназначена для питания оборудования, которому требуется значительный кратковременный запас мощности при пуске и в динамических режимах. Конструкция выполнена с встроенным вентиляторным охлаждением, активной коррекцией коэффициента мощности и набором сервисных функций для системной интеграции.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| HRPG |
Серия источников питания |
| 1000 |
Номинальная мощность 1000 Вт |
| N3 |
Исполнение серии с пиковой мощностью до 3-кратной относительно номинальной |
| 36 |
Номинальное выходное напряжение 36 В |
Назначение и особенности
- Одно-выходной AC/DC источник питания для промышленной автоматики.
- Подходит для контрольно-измерительных приборов, лазерного оборудования, оборудования старения, радиочастотных применений, а также для индуктивных и ёмкостных нагрузок.
- Поддерживает широкий диапазон входного напряжения переменного и постоянного тока.
- Имеет встроенную активную коррекцию коэффициента мощности.
- Реализовано вентиляторное охлаждение с управлением скоростью.
- Предусмотрены функции удалённого включения/выключения, дистанционного измерения напряжения и сигнала DC-OK.
- Поддерживается параллельная работа и распределение тока.
- Имеется вспомогательный выход 5 В для сервисных цепей.
Описание
HRPG-1000N3-36 — источник питания серии HRPG-1000N3 мощностью 1000 Вт для промышленного оборудования. Устройство работает от сети 90…264 В AC и от 127…370 В DC, обеспечивает выход 36 В и допускает кратковременную пиковую нагрузку. Серия рассчитана на применение в системах, где требуется повышенная перегрузочная способность при запуске электромеханических узлов, работе приводов и иных нагрузок с динамическим потреблением.
Блок питания оснащён встроенным вентилятором с регулированием, встроенными защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также интерфейсами дистанционного управления и контроля. Конструктивно изделие предназначено для монтажа в промышленную аппаратуру.
Основные характеристики
| Параметр | Значение для HRPG-1000N3-36 |
|---|
| Номинальное выходное напряжение |
36 В |
| Диапазон выходного тока |
0…28 А |
| Номинальный ток |
28 А |
| Номинальная мощность |
1008 Вт |
| Пульсации и шум |
250 мВ п-п макс. |
| Диапазон регулировки выходного напряжения |
32…38 В |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время включения и нарастания |
2000 мс, 50 мс / 115 В AC или 230 В AC при полной нагрузке |
| Время удержания |
16 мс / 115 В AC или 230 В AC при полной нагрузке |
Вход
| Параметр | Значение для HRPG-1000N3-36 |
|---|
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Допустимый импульсный вход |
300 В AC в течение 5 с |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
>0,95 при 230 В AC; >0,99 при 115 В AC при полной нагрузке |
| КПД |
93% |
| Потребляемый ток |
5 А / 230 В AC; 8,5 А / 115 В AC |
| Пусковой ток |
40 А / 230 В AC; 25 А / 115 В AC |
| Ток утечки |
<1,2 мА / 240 В AC |
Выход
| Параметр | Значение для HRPG-1000N3-36 |
|---|
| Номинальное напряжение |
36 В |
| Номинальный ток |
28 А |
| Диапазон тока |
0…28 А |
| Номинальная мощность |
1008 Вт |
| Диапазон регулировки напряжения |
32…38 В |
| Ограничение по перегрузке |
При выходной мощности более 105% от номинала более 5 с — отключение выхода; повторное включение после перезапуска. Для 24 В, 36 В и 48 В: при мощности более 350% от номинала — отключение выхода; восстановление после перезапуска. |
| Перенапряжение |
39…46 В |
| Защита от перегрева |
Выход отключается, восстановление автоматическое после снижения температуры |
Функции
| Параметр | Значение |
|---|
| Вспомогательный выход |
5 В SB, 5 В / 0,3 А |
| Допуск вспомогательного выхода |
±5% |
| Пульсации вспомогательного выхода |
50 мВ п-п макс. |
| Управление вентилятором |
Вентилятор включается/выключается по термистору NTC (RT50) или при нагрузке не менее 30% |
| Распределение тока |
До 4000 Вт или конфигурация (3+1) модулей |
| Сигнал DC-OK |
ТТЛ-уровень, высокий уровень при включённом БП |
| Дистанционное включение/выключение |
Включение: короткое замыкание между RC+ и RC-; выключение: разрыв цепи |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Защиты
| Вид защиты | Реализация |
|---|
| Короткое замыкание |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка |
Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Автоматическое восстановление после охлаждения |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия, проводимые помехи |
BS EN/EN55032 (CISPR32), класс B |
| Эмиссия, излучаемые помехи |
BS EN/EN55032 (CISPR32), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Помехоустойчивость ESD |
BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость по радиополю |
BS EN/EN61000-4-3, уровень 3 |
| EFT / Burst |
BS EN/EN61000-4-4, уровень 3 |
| Импульсная помеха |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивная помехоустойчивость |
BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, провал более 95% на 0,5 периода; 30% на 25 периодов; прерывания более 95% на 250 периодов |
| Стандарты ЭМС |
BS EN/EN55035, BS EN/EN61000-6-2 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
-40…+70°C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85°C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Вибрация |
10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Время наработки на отказ |
989,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 130,6 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры |
218 × 105 × 61,5 мм |
| Масса одного изделия |
1,46 кг |
| Упаковка |
8 шт. / 12,8 кг / 1,58 куб. фута |
Примечания
| № | Содержание |
|---|
| 1 |
Все параметры, специально не указанные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 |
После срабатывания защиты повторный запуск устройства выполняется примерно через 30 секунд после отключения входного питания. |
| 5 |
При низком входном напряжении может потребоваться снижение нагрузки; подробности определяются по кривой дерейтингa. |
| 6 |
Время запуска измеряется при первом холодном старте. Повторные циклы включения/выключения могут увеличивать время запуска. |
| 7 |
Потребление холостого хода менее 0,85 Вт при разомкнутых RC+ и RC- (CN100, контакты 3 и 4). |
| 8 |
Источником питания считается компонент, устанавливаемый в конечное изделие. Все испытания ЭМС проведены при монтаже на металлической пластине 360 × 700 мм толщиной 1 мм. Конечное изделие требует повторной проверки на соответствие директивам ЭМС. |
| 9 |
При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором. |
Дополнительные сведения по применению
Для параллельной работы допускается соединение до 4 блоков. Разница выходных напряжений параллельных источников должна быть менее 0,2 В. Максимальный выходной ток при параллельной работе определяется выражением: номинальный ток одного блока × число блоков × 0,9. При суммарном токе менее 5% от общего номинального тока возможен неполный баланс распределения тока.
Дистанционное измерение напряжения должно выполняться отдельными проводами, скрученными попарно, для минимизации наводок. Для сигнала DC-OK используется TTL-уровень с опорой относительно GND сигнала DC-OK. Выход AUX не управляется функцией дистанционного включения/выключения.
Разъём CN100 содержит цепи AUXG, AUX, RC+, RC-, CS, GND, DC-OK, +S и -S. Входные клеммы AC: AC/L, AC/N и FG. Выходные силовые клеммы: +V и -V.
