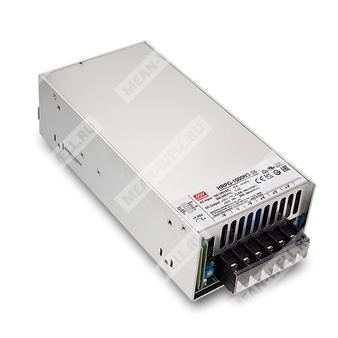

HRPG-1000N3-48 - импульсный источник питания AC/DC на 48 В с пиковой мощностью и промышленными функциями управления.
Расшифровка партномера
| Партномер |
Значение |
| HRPG |
Серия источников питания Ultra-High Peak Power |
| 1000 |
Номинальная мощность 1000 Вт |
| N3 |
Серия N3 |
| 48 |
Выходное напряжение 48 В |
Описание
HRPG-1000N3-48 представляет собой одно-выходной импульсный AC/DC источник питания промышленного исполнения, рассчитанный на входное напряжение 90–264 В переменного тока. Модель относится к серии источников питания с ультравысокой пиковой мощностью и предназначена для применения в промышленном оборудовании, где требуется кратковременное увеличение выходной мощности при пусках и динамических нагрузках.
Устройство оснащено встроенной активной коррекцией коэффициента мощности, системой принудительного охлаждения вентилятором с регулированием скорости, а также набором сервисных функций: дистанционное включение/выключение, удалённая обратная связь по напряжению, сигнал DC-OK, вспомогательное питание и параллельная работа с распределением тока.
Для данной модели характерны высокий КПД, широкий диапазон сетевого входа, устойчивость к кратковременным перенапряжениям сети, а также возможность кратковременной работы с пиковой мощностью, что делает изделие пригодным для приводов, электромеханических нагрузок, испытательных стендов, измерительной аппаратуры и другой промышленной автоматики.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 94%.
- Устойчивость к кратковременному перенапряжению входа 300 В AC в течение 5 секунд.
- Пиковая мощность до 320%.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный вентилятор охлаждения с функцией включения/выключения.
- Параллельная работа с распределением тока до 4000 Вт в конфигурации 3+1.
- Встроенные функции DC-OK, дистанционного включения/выключения и удалённой обратной связи.
- Вспомогательное питание 5 В.
- Потребление без нагрузки менее 0,85 Вт при разомкнутых RC+ и RC-.
Применение
- Системы промышленной автоматики.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для старения и ресурсных испытаний.
- Радиочастотные приложения.
- Нагрузки с индуктивной и ёмкостной составляющей.
Основные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Диапазон выходного тока |
0–21 А |
| Номинальный выходной ток |
21 А |
| Номинальная мощность |
1008 Вт |
| Пульсации и шум |
250 мВ п-п |
| Диапазон подстройки выходного напряжения |
46–56 В |
| Допуск по выходному напряжению |
±1,0% |
| Регулирование по входному напряжению |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Время установки и нарастания |
2000 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания |
16 мс при 115 В AC и 16 мс при 230 В AC, полная нагрузка |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC, 127–370 В DC |
| Допустимое перенапряжение входа |
300 В AC в течение 5 секунд |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
>0,95 при 230 В AC; >0,99 при 115 В AC, при полной нагрузке |
| КПД |
94% |
| Потребляемый ток |
5 А при 230 В AC; 8,5 А при 115 В AC |
| Пусковой ток |
40 А при 230 В AC; 25 А при 115 В AC |
| Ток утечки |
<1,2 мА при 240 В AC |
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Диапазон выходного тока |
0–21 А |
| Режим работы по мощности |
1008 Вт |
| Диапазон регулировки напряжения |
46–56 В |
| Пульсации и шум |
250 мВ п-п |
| Допуск |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Пик нагрузки/пиковая мощность |
До 320% номинала |
| Уставка защиты от перенапряжения |
58–65 В |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Срабатывание при мощности более 105% номинальной более 5 секунд; отключение выходного напряжения; повторный запуск после повторной подачи питания |
| Защита от перенапряжения |
58–65 В; отключение выходного напряжения; повторный запуск после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания |
Отключение выходного напряжения; повторный запуск после повторной подачи питания |
Функции
| Параметр |
Значение |
| Сигнал DC-OK |
TTL-уровень; 3,3–5,6 В при включённом источнике, 0–1 В при выключенном |
| Дистанционное включение/выключение |
Замыкание RC+ и RC- — включение; размыкание — выключение |
| Удалённая обратная связь |
Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Вспомогательное питание |
5 В / 0,3 А |
| Датчик тока для параллельной работы |
CS |
| Параллельная работа |
До 4 единиц; до 4000 Вт в конфигурации 3+1 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−40…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высотная поправка |
Для высоты более 2000 м: снижение допустимой температуры на 5 °C на 1000 м для моделей с вентилятором |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение вход-выход |
3 кВ AC |
| Испытательное напряжение вход-земля |
2 кВ AC |
| Испытательное напряжение выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр |
Стандарт |
Уровень/класс |
| Помехи, проводимые в сеть |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
---- |
ЭМС устойчивость
| Параметр |
Стандарт |
Уровень/примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
989,2 тыс. ч, Telcordia SR-332 (Bellcore); 130,6 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты |
218 × 105 × 61,5 мм |
| Масса одного изделия |
1,46 кг |
| Упаковка |
8 шт.; 12,8 кг; 1,58 куб. фут. |
Примечания
| 1 |
Если специально не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 4 |
После срабатывания защиты повторный запуск допускается примерно через 30 секунд после отключения входного питания. |
| 5 |
При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования. |
| 6 |
Время запуска измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать это время. |
| 7 |
Потребление без нагрузки менее 0,85 Вт при разомкнутых RC+ и RC- (CN100, выводы 3 и 4). |
| 8 |
Источник питания рассматривается как компонент для встраивания в конечное изделие; ЭМС-проверки выполнялись на металлической пластине 360 × 700 мм толщиной 1 мм. |
| 9 |
Для высоты более 2000 м температурный дерейтинг составляет 5 °C на 1000 м для моделей с вентилятором. |
