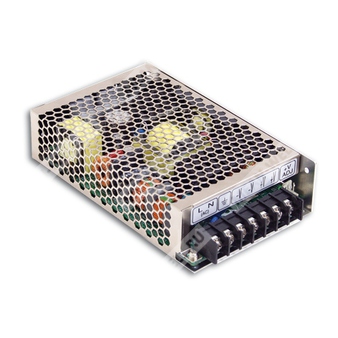

HRPG-150-15 - компактный источник питания AC/DC на 150 Вт с одним выходом 15 В и коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Значение |
| HRPG | Серия источников питания Mean Well HRPG с активной коррекцией коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
HRPG-150-15 — импульсный источник питания переменного/постоянного тока с одним выходом 15 В, предназначенный для промышленной электронной аппаратуры, систем управления, телекоммуникационного и общего промышленного применения.
- Универсальный диапазон входного напряжения.
- Активная коррекция коэффициента мощности.
- Высокий КПД.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная функция удалённого включения/выключения.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Вспомогательный выход 5 В ожидания.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Низкопрофильное исполнение 1U.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 10 А |
| Диапазон регулировки тока | 0 ~ 10 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 18 В |
| Допуск по выходному напряжению | ±1,5% |
| Регулирование по входному напряжению | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, время нарастания | 3000 мс, 50 мс при 230 В AC / 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC / 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,99 при 115 В AC и полной нагрузке |
| Типовой КПД | 87% |
| Входной ток | 1,7 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Диапазон работы по входному напряжению
| Параметр | Значение |
| Допустимый диапазон для сохранения выхода | 85 ~ 264 В AC |
| Зависимость допустимой нагрузки от входного напряжения | См. кривую снижения допустимой нагрузки при понижении входного напряжения |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 18,8 ~ 21,8 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Вспомогательный выход 5 В | 5 В постоянного тока, 0,3 А; допуск 5%; пульсации 50 мВ п-п максимум |
| Условия включения вспомогательного выхода | Для моделей без вентилятора требуется минимальная нагрузка 0,03 А на выходе 5 В ожидания |
| Удалённое включение/выключение | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Допустимый внешний выходной конденсатор | Не более 5000 мкФ для моделей HRPG-150-3.3 / -5 / -7.5 / -12 / -15 |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 минут/цикл, 60 минут по осям X, Y, Z |
| Средняя наработка на отказ | 1544,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; EN61000-6-2; уровень heavy industry; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,63 кг |
| Упаковка | 24 шт. / 16 кг / 0,9 куб. фута |
| Исполнение | Низкопрофильный корпус 1U, высота 38 мм |
| Охлаждение | Естественная конвекция воздуха |
Назначение выводов
| Контакт | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Защитное заземление FG |
| 4, 5 | Вход переменного тока AC/L |
| 6, 7 | Вход переменного тока AC/N |
Назначение разъёма CN100
| Контакт | Назначение |
| 1 | -S, отрицательное измерение по линии нагрузки |
| 2 | +S, положительное измерение по линии нагрузки |
| 3 | AUXG, общий вспомогательного выхода |
| 4 | AUX, вспомогательный выход 5 В |
| 5 | RC-, общий дистанционного управления |
| 6 | RC+, вход дистанционного управления |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по входному напряжению и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки.
- Потребление без нагрузки менее 0,5 Вт при RC- и RC+ (CN100, контакты 5, 6) 0 ~ 0,8 В или при коротком замыкании.
- Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ для моделей HRPG-150-3.3, HRPG-150-5, HRPG-150-7.5, HRPG-150-12 и HRPG-150-15.
- Для высот более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
