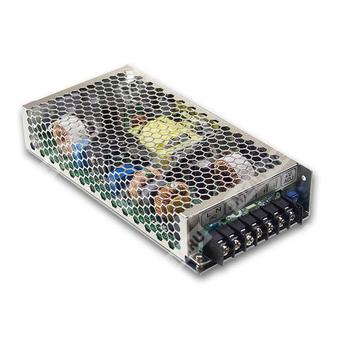

HRPG-200-12 - импульсный источник питания 12 В для промышленной автоматики с активной коррекцией коэффициента мощности.
Назначение: AC/DC источник питания открытого исполнения мощностью 200 Вт с одним выходом 12 В, встроенной активной коррекцией коэффициента мощности, функциями дистанционного включения/выключения, дистанционной компенсации падения напряжения и вспомогательным выходом 5 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| HRPG | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 200 | Номинальная мощность 200 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, типовое значение PF более 0,95.
- Высокий КПД, до 88% для исполнения 12 В.
- Пусковая стойкость к броску напряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Принудительное воздушное охлаждение не требуется; свободная конвекция.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Низкопрофильное исполнение высотой 38 мм.
- Функция дистанционного включения/выключения.
- Вспомогательный выход 5 В 0,3 А.
- Функция дистанционного компенсирования падения напряжения на проводах нагрузки.
- Потребление холостого хода менее 0,5 Вт при отключении через RC.
Применение
Промышленные системы управления, автоматизация, оборудование связи и электроники, устройства, требующие стабилизированного источника 12 В с запасом по мощности, функциями удалённого управления и контролем напряжения на нагрузке.
Параметры по выходу
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 16,7 А |
| Диапазон тока | 0 ~ 16,7 А |
| Номинальная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,3% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания | 2500 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 115 В AC, полная нагрузка; 16 мс при 230 В AC, полная нагрузка |
Параметры по входу
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC и полной нагрузке; PF > 0,99 при 115 В AC и полной нагрузке |
| Типовой КПД | 88% |
| Потребляемый ток AC | 2,1 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | < 1,2 мА при 240 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного типа, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,8 ~ 21,8 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторный запуск после повторной подачи питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Вспомогательный выход 5 В | 5 В, 0,3 А; допуск ±5%; пульсации 50 мВ пик-пик максимум |
| Дистанционное управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или замкнуто — выключено |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Потребление без нагрузки при отключении RC | < 0,5 Вт |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 CUFT |
| Исполнение корпуса | Case No. 902E |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 1612,1 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 189,1 тыс. часов минимум |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление корпуса FG |
| 4, 5 | Переменный вход AC/L |
| 6, 7 | Переменный вход AC/N |
Назначение контактов CN100
| Номер контакта | Функция |
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | +S |
| 6 | -S |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. ЭМС-испытания выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать график снижения нагрузки.
- Потребление без нагрузки составляет менее 0,5 Вт при RC+ и RC- в состоянии 0 ~ 0,8 В или при коротком замыкании.
- Для моделей без вентилятора температурное снижение нагрузки на высоте более 2000 м составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м.
