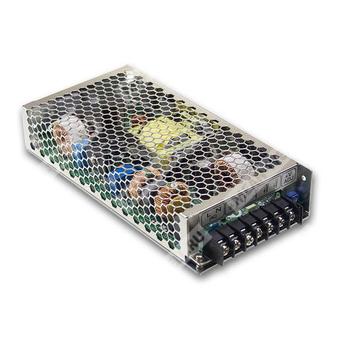

HRPG-200-24 - импульсный AC/DC источник питания 24 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
HRPG-200-24 представляет собой одноканальный источник питания мощностью 200 Вт с широким диапазоном входного напряжения, встроенной активной коррекцией коэффициента мощности, функциями удалённого включения/выключения и дистанционного измерения напряжения на нагрузке. Предназначен для установки в промышленное оборудование, где требуется стабилизированное напряжение 24 В постоянного тока при высокой энергетической эффективности и компактном исполнении.
Расшифровка обозначения
| Позиция в обозначении | Значение |
| HRPG | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 200 | Номинальная мощность 200 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89%.
- Выдерживает пусковой импульс 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева.
- Естественное охлаждение за счёт конвекции воздуха.
- Встроенная функция дистанционного включения/выключения.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Дежурный выход 5 В.
- Низкое потребление холостого хода.
- Компактное исполнение высотой 1U.
Назначение
Источник питания предназначен для систем промышленной автоматизации, измерительного и телекоммуникационного оборудования, устройств управления, а также других нагрузок, требующих стабильного питания 24 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,4 А |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,8 В |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по сети | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Время установления, нарастания | 2500 мс, 50 мс / 115 В переменного тока при полной нагрузке; 1000 мс, 50 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока; 16 мс / 230 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, типовое значение | PF > 0,95 при 230 В переменного тока; PF > 0,99 при 115 В переменного тока, при полной нагрузке |
| КПД, типовое значение | 89% |
| Входной ток, типовое значение | 1,1 А / 230 В переменного тока; 2,1 А / 115 В переменного тока |
| Пусковой ток, типовое значение | 70 А / 230 В переменного тока; 35 А / 115 В переменного тока |
| Ток утечки | < 1,2 мА / 240 В переменного тока |
Защиты
| Вид защиты | Уставка / режим |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение постоянным током с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 30 ~ 34,8 В; тип защиты — отключение выходного напряжения с повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Функция | Описание |
| Дежурный выход 5 В | 5 В / 0,3 А; допуск ±5%; пульсации 50 мВ п-п (макс.) |
| Дистанционное управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Удалённая обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5 G, по 10 мин. / цикл, 60 мин. по осям X, Y, Z |
| Дерейтирование по температуре | Для моделей без вентилятора — 3,5% / 1000 м; для моделей с вентилятором — 5% / 1000 м при высоте свыше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Наработка на отказ, размеры и упаковка
| Параметр | Значение |
| MTBF | 1612,1 тыс. ч min. по Telcordia SR-332 (Bellcore); 189,1 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 CUFT |
Подключение и конструктив
| Разъём / клемма | Назначение |
| Основные клеммы | Вход переменного тока, защитное заземление, выход постоянного тока |
| CN100 | Удалённое управление, дежурный выход, удалённая обратная связь |
Назначение выводов CN100
| Контакт | Функция |
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | +S |
| 6 | -S |
Назначение основных клемм
| Контакт | Функция |
| 1, 2 | Выход постоянного тока -V |
| 3 | Заземление FG |
| 4, 5 | Вход AC/L |
| 6, 7 | Вход AC/N |
| Дополнительно | Выход постоянного тока +V |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При пониженном входном напряжении может потребоваться дерейтирование. Следует учитывать кривую дерейтирования.
- Потребление без нагрузки менее 0,5 Вт при RC+ и RC- (CN100, контакты 1, 2) в состоянии 0 ~ 0,8 В или короткого замыкания.
- Дерейтирование по температуре окружающей среды выше 2000 м: 3,5% / 1000 м для моделей без вентилятора и 5% / 1000 м для моделей с вентилятором.
