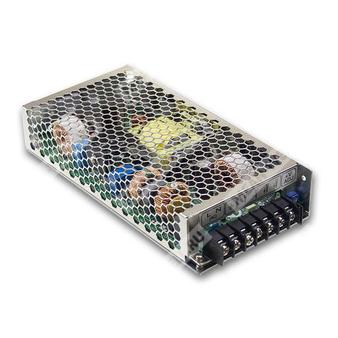

HRPG-200-36 - импульсный источник питания 200 Вт с активной коррекцией коэффициента мощности и выходом 36 В для промышленного оборудования.
Расшифровка партномера
| Партномер | HRPG-200-36 |
| Серия | HRPG |
| Номинальная выходная мощность | 200 Вт |
| Номинальное выходное напряжение | 36 В |
| Тип исполнения | Одноканальный источник питания с активной коррекцией коэффициента мощности |
Назначение и особенности
HRPG-200-36 представляет собой импульсный AC/DC источник питания промышленного назначения с одним выходом, активным PFC и высокой эффективностью. Изделие рассчитано на питание нагрузок постоянного тока 36 В с номинальной мощностью 200 Вт, имеет функции удаленного включения/выключения, дистанционного измерения напряжения на нагрузке и вспомогательный выход 5 В для сервисных цепей.
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 89%.
- Встроенная защита: от перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение отсутствует, реализовано охлаждение за счет свободной конвекции.
- Низкопрофильное исполнение 1U, высота 38 мм.
- Дистанционное включение/выключение.
- Функция remote sense для компенсации падения напряжения на проводах до 0,5 В.
- Вспомогательный выход 5 В 0,3 А.
- Потребление холостого хода менее 0,5 Вт при выключении по входу RC.
Области применения
- Промышленная автоматика.
- Системы управления и распределения питания.
- Электронное и телекоммуникационное оборудование.
- Устройства, требующие источника 36 В с удаленным контролем и компенсацией падения на кабеле.
Выходные параметры
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 5,7 А |
| Диапазон выходного тока | 0 ~ 5,7 А |
| Номинальная выходная мощность | 205,2 Вт |
| Пульсации и шум | 250 мВ п-п, максимум |
| Диапазон регулировки выходного напряжения | 28,8 ~ 39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2500 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 115 В AC, 16 мс при 230 В AC, полная нагрузка |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF более 0,95 при 230 В AC, PF более 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Ток потребления по сети, тип. | 1,1 А при 230 В AC |
| Пусковой ток, тип. | 70 А при 230 В AC |
| Ток утечки | Менее 1,2 мА при 240 В AC |
Защитные функции
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного характера, восстановление после устранения аварии выполняется автоматически |
| Перенапряжение | 41,4 ~ 48,6 В |
| Тип защиты от перенапряжения | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Функциональные цепи
| Вспомогательный выход | 5 В постоянного тока, 0,3 А, допуск ±5%, пульсации 50 мВ п-п максимум |
| Дистанционное управление | RC+/RC-: 4 ~ 10 В или разомкнуто — включение; 0 ~ 0,8 В или короткое замыкание — выключение |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Рабочая температура | -40 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Параметры надежности и исполнения
| MTBF | 1612,1 тыс. ч, Telcordia SR-332 (Bellcore); 189,1 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 CUFT |
Подключение
| Основные клеммы | AC/L, AC/N, FG, -V, +V |
| Разъем CN100 | RC+, RC-, AUX, AUXG, +S, -S |
| Совместимый корпус разъема | HRS DF11-6DP-2DS или эквивалент |
| Совместимый контактный корпус | HRS DF11-6DS / HRS DF11-**SC или эквивалент |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Может потребоваться снижение номинала при пониженном входном напряжении; следует учитывать кривую дерейтирования.
- Потребление без нагрузки менее 0,5 Вт при RC+ и RC- (CN100, выводы 1, 2) 0 ~ 0,8 В или при коротком замыкании.
- Температурное снижение нагрузки для моделей без вентилятора составляет 3,5% на 1000 м при высоте более 2000 м; для моделей с вентилятором — 5% на 1000 м при высоте более 2000 м.
