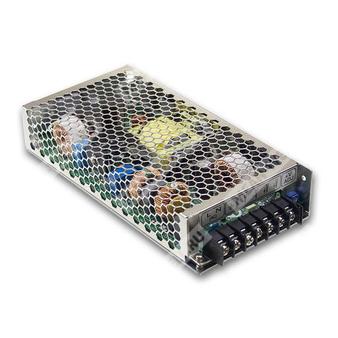

HRPG-200-48 - импульсный источник питания 48 В постоянного тока с активной коррекцией коэффициента мощности и удалённым управлением.
Назначение и общие сведения
HRPG-200-48 представляет собой одно выходной AC/DC источник питания мощностью 200 Вт для промышленного применения. Модель предназначена для формирования стабилизированного напряжения 48 В постоянного тока при высокой энергетической эффективности, встроенной активной коррекции коэффициента мощности, защите от перегрузки, перенапряжения и перегрева, а также наличии дистанционного включения/выключения и удалённой обратной связи по напряжению.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| HRPG | Серия источников питания Mean Well HRPG с активной коррекцией коэффициента мощности |
| 200 | Номинальная мощность 200 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД, до 89%.
- Устойчивость к кратковременным перенапряжениям сети до 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Ограничение тока по постоянному току при аварийных режимах.
- Низкопрофильное исполнение, высота 1U, 38 мм.
- Встроенная функция дистанционного включения/выключения.
- Встроенная функция удалённого контроля напряжения на нагрузке.
- Выход дежурного питания 5 В / 0,3 А.
- Малая потребляемая мощность на холостом ходу: менее 0,5 Вт при активированном RC.
Таблица параметров выхода
| Параметр | Значение для HRPG-200-48 |
|---|
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 4,3 А |
| Диапазон выходного тока | 0 ~ 4,3 А |
| Номинальная мощность | 206,4 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон подстройки выходного напряжения | 40,8 ~ 55,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2500 мс, 50 мс / 115 В AC и 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC и 230 В AC при полной нагрузке |
Таблица параметров входа
| Параметр | Значение для HRPG-200-48 |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, полная нагрузка |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 35 А / 115 В AC; 70 А / 230 В AC |
| Входной ток, тип. | 1,1 А / 230 В AC |
| Ток утечки | Менее 1,2 мА / 240 В AC |
Таблица защит
| Вид защиты | Параметры и поведение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение тока с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 57,6 ~ 67,2 В; тип защиты — отключение выходного напряжения с восстановлением после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Таблица условий эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +70 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Дерейтинг по температуре окружающей среды | 3,5% / 1000 м для безвентиляторных моделей; 5% / 1000 м для моделей с вентилятором при высоте более 2000 м |
| Дерейтинг по входному напряжению | Может потребоваться при низком входном напряжении |
Таблица безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрено EAC TP TC 004 |
| Электрическая прочность | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Таблица вспомогательных функций
| Функция | Параметры |
|---|
| Дежурное питание | 5VSB: 5 В / 0,3 А; допуск ±5%; пульсации 50 мВ п-п (макс.) |
| Дистанционное управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включение; 0 ~ 0,8 В или короткое замыкание — выключение |
| Удалённое измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Aux | Вспомогательный выход 4,75 ~ 5,25 В относительно AUXG; максимальный ток нагрузки 0,3 А; не управляется функцией remote ON/OFF |
| AUXG | Общий провод вспомогательного выхода, изолирован от выходных клемм +V и -V |
Таблица MTBF, габаритов и упаковки
| Параметр | Значение |
|---|
| MTBF | 1612,1 тыс. ч по Telcordia SR-332 (Bellcore); 189,1 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 CUFT |
Назначение выводов
| Номер вывода | Функция |
|---|
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | +S |
| 6 | -S |
| 4, 5 | DC выход -V |
| 6, 7 | DC выход +V |
| 3 | FG |
| 4, 5 | AC/L |
| 6, 7 | AC/N |
Примечания
1. Все параметры, если отдельно не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
5. При низком входном напряжении может потребоваться дерейтинг; для подробностей необходимо обращаться к кривой дерейтинга.
6. Потребление мощности на холостом ходу менее 0,5 Вт при RC+ и RC- (CN100, выводы 1, 2), находящихся в состоянии 0 ~ 0,8 В или при коротком замыкании.
7. Дерейтинг по температуре окружающей среды составляет 3,5% / 1000 м для безвентиляторных моделей и 5% / 1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
