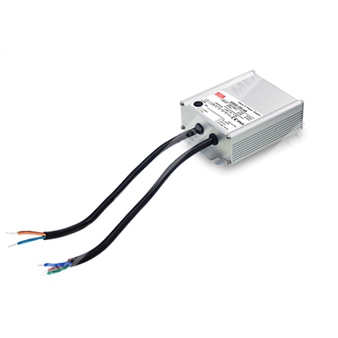

HSG-70-12 - источник питания 12 В, 70 Вт для светодиодных нагрузок и промышленного применения.
HSG-70-12 — импульсный источник питания серии HSG-70 с одним выходом, предназначенный для питания светодиодных систем и других нагрузок постоянного тока. Модель выполнена в защищённом исполнении с степенью защиты IP65, поддерживает универсальный диапазон входного напряжения сети переменного тока и обеспечивает режимы постоянного напряжения и ограничения тока.
Расшифровка партномера
| Позиция | Расшифровка |
| HSG | Серия источников питания HSG |
| 70 | Номинальная мощность 70 Вт |
| 12 | Выходное номинальное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока и полное рабочее входное напряжение до 305 В AC.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД, до 90%.
- Охлаждение за счёт свободной конвекции воздуха.
- Исполнение с защитой IP65 для внутренней и наружной установки.
- Компактные габариты.
- Высокая надёжность, низкая стоимость владения.
- Подходит для светодиодного освещения и бегущих строк.
- Трёхлетний гарантийный срок не приводится.
Применение
- Светодиодное освещение.
- Световые вывески и информационные табло.
- Промышленные и уличные светотехнические системы.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Диапазон постоянного тока | 3…5 А |
| Номинальный ток | 5,0 А |
| Номинальная мощность | 60 Вт |
| Регулировка тока | Может регулироваться внутренним потенциометром |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания | 2000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке, 230 В AC / 115 В AC |
| Область постоянного тока | 7…12 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 0,85 А / 115 В AC; 0,425 А / 230 В AC; 0,4 А / 277 В AC |
| Коэффициент мощности | PF 0,96 / 115 В AC; PF 0,96 / 230 В AC; PF > 0,92 / 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | < 20% при нагрузке 65% на 115 В AC / 230 В AC и при нагрузке 75% на 277 В AC |
| Пусковой ток | 55 А, холодный пуск, длительность импульса 340 мкс, измерено при 50% Ipeak, 230 В AC |
| Максимальное число блоков питания на автомате 16 А | 6 шт. для автоматического выключателя типа B / 11 шт. для типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
Защиты
| Функция защиты | Описание |
| Перегрузка по току | Тип защиты: стабилизация постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Максимальная температура корпуса | 23 °C, обозначение T case; максимальная температура корпуса |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | GB19510.14, GB19510.1, IP65, проектирование согласно TUV EN61347-1, EN61347-2-13, UL8750 |
| Излучаемые помехи | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C при 65% нагрузке, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547, EN55024; уровень light industry, импульс 4 кВ, критерий A |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 338,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127,2 × 90 × 38,8 мм |
| Масса | 0,76 кг |
| Упаковка | 16 шт.; 13,2 кг; 0,77 куб. фута |
Механические характеристики
| Параметр | Значение |
| Исполнение | Корпус No. 209B |
| Тип установки | IP65, корпус с выводами |
| Входные провода | H05RN-F 1.0 мм² × 3C |
| Выходные провода | CCC 1.5 мм² × 2C |
| Заземление | FG, зелёно-жёлтый провод |
| Регулировка | Регулировка уровня постоянного тока через внутренний потенциометр, доступ через резиновую заглушку на корпусе |
Характеристики серии, относящиеся к модели 12 В
Для модели HSG-70-12 в таблице серии указаны следующие значения:
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Диапазон напряжения | 7,7…12 В |
| Номинальный ток | 5,0 А |
| Диапазон тока | 3…5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Напряжение перенапряжения | 14…17 В |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, нестабильность по линии и нестабильность по нагрузке.
- Для работы при пониженном входном напряжении может потребоваться дерейтинг; следует проверять статическую характеристику.
- Область постоянного тока составляет 65…100% от указанного выходного напряжения; она пригодна для светодиодных нагрузок, но требуется подтверждение электромагнитной совместимости конечной системы.
- Источник питания рассматривается как компонент, который должен работать в составе конечного оборудования; на параметры ЭМС влияет окончательная конфигурация.
- Время установки измеряется при первом включении с холодного старта; при повторном включении после отключения питания оно может увеличиваться.
- Для выполнения последних требований ErP для светильников данный источник питания должен использоваться только после выключателя и не должен быть постоянно подключён к сети.
