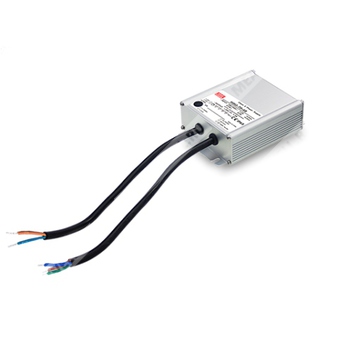

HSG-70-18 - источник питания постоянного тока 18 В, 72 Вт для светодиодных систем и промышленной автоматики.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HSG | Серия источников питания HSG |
| 70 | Номинальная мощность 70 Вт, серия 70 Вт |
| 18 | Выходное напряжение 18 В |
Назначение и особенности
HSG-70-18 — одновыходной импульсный источник питания для светодиодных нагрузок и иных приложений, требующих стабильного напряжения/тока. Изделие рассчитано на универсальный вход переменного и постоянного тока, имеет встроенную коррекцию коэффициента мощности, высокий КПД и защиту от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход AC с полным диапазоном до 305 В AC.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 90%.
- Охлаждение за счёт свободной конвекции.
- Степень защиты корпуса IP65 для внутренней и наружной установки.
- Компактное исполнение.
- Высокая надёжность, низкая стоимость владения.
- Подходит для светодиодного освещения и динамических вывесок.
Области применения
Светодиодное освещение, LED-модули, световые вывески, промышленные светотехнические системы, оборудование с требованием к постоянному выходному напряжению и току.
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 18 В |
| Диапазон регулировки постоянного тока | 4,2 ~ 4 А |
| Номинальный ток | 4,0 А |
| Номинальная мощность | 72 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания | 2000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке 230 В AC / 115 В AC |
| Постояннотоковая область | 11,3 ~ 18 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,85 А / 115 В AC; 0,425 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 55 А, холодный старт, twidth = 340 мкс, измерено при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Коэффициент мощности | 0,96 / 115 В AC; 0,96 / 230 В AC; >0,92 / 277 В AC при полной нагрузке |
| Полный диапазон входа | До 305 В AC |
Эффективность и гармоники
| Параметр | Значение |
| КПД | 88% |
| Полные гармонические искажения | < 20% при нагрузке 65% для 115 В AC / 230 В AC и при нагрузке 75% для 277 В AC |
| Максимальное число блоков на автомат 16 А | 6 шт. для автомата типа B; 11 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 108% |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 22,1 ~ 36 В |
| Тип защиты от перенапряжения | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Работа при полной нагрузке | Указана с учётом температурного дерейтирования по кривой снижения нагрузки |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | GB19510.14, GB19510.1, IP65; проектирование с учётом TUV EN61347-1, EN61347-2-13, UL8750 |
| Эмиссия ЭМС | EN55015, GB17743, GB17625.1, EN61000-3-2 Class C при 65% нагрузки, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547, EN55024, уровень light industry, импульс 4 кВ, критерий A |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 127,2 × 90 × 38,8 мм |
| Масса | 0,76 кг |
| Упаковка | 16 шт. в коробке; 13,2 кг / 0,77 куб. фут. |
| Серия/тип корпуса | Case No. 209B |
| Подстройка тока | Внутренний потенциометр |
Надёжность
| Параметр | Значение |
| MTBF | 338,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Проводные выводы: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый, V+ — коричневый, V- — синий. Применяются кабели H05RN-F 1,0 мм² × 3C и CCC 1,5 мм² × 2C. Длина вывода указана как 320 ±20 мм.
Кривая снижения нагрузки
При горизонтальной установке и работе от 230 В AC допустимая нагрузка снижается с ростом температуры окружающей среды. Диапазон дерейтирования приведён для области от -40 до +70 °C, с началом снижения после 50 °C и дальнейшим уменьшением до 60% на отметке 70 °C.
Статические характеристики
Источник сохраняет номинальную нагрузочную способность в диапазоне входного напряжения 90 ~ 305 В AC. В области ниже 90 В AC нагрузочная способность снижается.
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц, с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск по напряжению включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики для уточнения.
- Постояннотоковая область составляет 65% ~ 100% выходного напряжения. Это подходит для LED-нагрузок, но для конкретной системы требуется проверка электромагнитной совместимости.
- Источник питания рассматривается как компонент для установки в составе конечного изделия. Поскольку на ЭМС влияет вся система, изготовитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС после интеграции.
- Время установки измеряется при первом включении. Частые циклы включения/выключения могут увеличить это время.
- Для выполнения последних требований ErP для светильников этот источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
Параметры модели HSG-70-18
| Параметр | Значение |
| Серия | HSG-70 |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 4,0 А |
| Номинальная выходная мощность | 72 Вт |
| Диапазон постоянного тока | 4,2 ~ 4 А |
