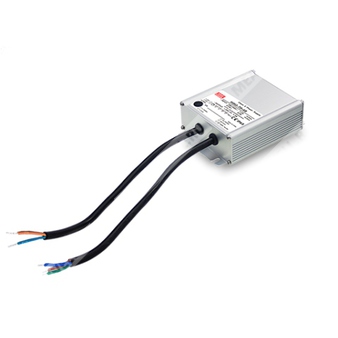

HSG-70-24
HSG-70-24 - источник питания для светодиодных систем, 24 В, 72 Вт, с режимом CV/CC и IP65.
HSG-70-24 — 70-ваттный одновыходной импульсный источник питания для светодиодных нагрузок с универсальным входом переменного/постоянного тока, коррекцией коэффициента мощности и защитами от КЗ, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | HSG-70 | Импульсный источник питания мощностью 70 Вт |
| Выходное напряжение | 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Универсальный вход: 90–305 В AC или 127–431 В DC.
- Выходная мощность: 72 Вт.
- Режимы стабилизации: постоянное напряжение и постоянный ток.
- Активная коррекция коэффициента мощности.
- Высокий КПД, до 90%.
- Охлаждение за счёт свободной конвекции воздуха.
- Степень защиты IP65.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Подходит для светодиодного освещения и световых вывесок.
- Для наружной и внутренней установки.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон регулировки напряжения | 15,5–24 В |
| Номинальный ток | 3,0 А |
| Диапазон регулировки тока | 1,8–3 А |
| Номинальная мощность | 72 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, нарастания | 2000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке при 230 В AC / 115 В AC |
| Диапазон режима постоянного тока | 15,5–24 В |
| Регулировка постоянного тока | Внутренним потенциометром |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,85 А / 115 В AC; 0,425 А / 230 В AC; 0,4 А / 277 В AC |
| Коэффициент мощности, тип. | 0,96 / 115 В AC; 0,96 / 230 В AC; более 0,92 / 277 В AC при полной нагрузке |
| Полный коэффициент гармоник | < 20% при нагрузке 65% для 115/230 В AC; < 20% при нагрузке 75% для 277 В AC |
| Пусковой ток, тип. | 55 А, холодный старт, twidth = 340 мкс, измерено при 50% Ipeak, при 230 В AC |
| Максимальное число блоков на автомате 16 А | 6 устройств для автомата типа B; 11 устройств для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95–108% от номинала; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14–17 В; 21–25 В; 28–34 В; 41–48 В; 54–63 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | GB19510.14, GB19510.1, IP65; проектирование по TUV EN61347-1, EN61347-2-13, UL8750 |
| Излучаемые помехи | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 класс C при нагрузке 65%; EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; EN61547, EN55024; промышленный уровень, перенапряжение 4 кВ, критерий A |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 5 G, 10 мин / цикл, по 60 мин по осям X, Y, Z |
Габариты, масса, наработка, упаковка
| Параметр | Значение |
| Габариты | 127,2 × 90 × 38,8 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Наработка на отказ, MTBF | 338,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Упаковка | 16 шт.; 13,2 кг; 0,77 CUFT |
Подключение
| Провод входа | H05RN-F 1,0 мм² × 3C |
| Провод выхода | CCC 1,5 мм² × 2C |
| Клеммы/провода | FG (зелёно-жёлтый), AC/L (коричневый), AC/N (синий), V+ (коричневый), V- (синий) |
| Исполнение | Корпус с классом защиты IP65, регулировка тока внутренним потенциометром через резиновую заглушку |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием 12-дюймового витого провода с параллельно подключённым конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку допуска, линейную регулировку и регулировку нагрузки.
4. При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую статических характеристик для подробностей.
5. Диапазон режима постоянного тока составляет 65–100% от выходного тока, что подходит для светодиодных нагрузок. Для некоторых систем может потребоваться дополнительная проверка электрических характеристик.
6. Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. Поскольку на ЭМС влияет полная установка, конечный производитель должен повторно подтвердить соответствие директивам ЭМС для завершённой системы.
7. Время запуска измеряется при первом включении от холодного состояния. Частое включение/выключение питания может увеличивать это время.
8. Для выполнения требований актуального регламента ErP для светильников данный светодиодный источник питания может использоваться только за выключателем и не должен быть постоянно подключён к сети.
Режимы работы светодиодной нагрузки
Источник питания поддерживает два основных способа управления светодиодной матрицей: режим постоянного напряжения и режим постоянного тока. В режиме с LED-драйвером используется область постоянного напряжения, а при прямом подключении светодиодов — область постоянного тока. При работе в зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
