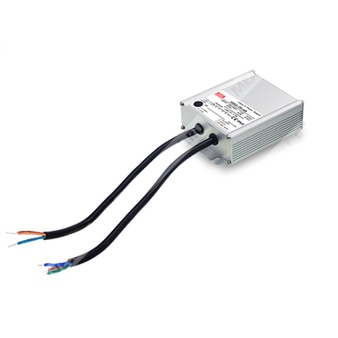

HSG-70-36 — герметичный источник питания 36 В, 72 Вт для светодиодных систем с универсальным входом AC/DC и защитами.
Назначение: одноканальный импульсный источник питания серии HSG-70 для питания светодиодных нагрузок в режиме постоянного напряжения/постоянного тока, с широким диапазоном входного напряжения, коррекцией коэффициента мощности и защитой IP65.
Расшифровка партномера
| Обозначение | Расшифровка |
| HSG | Серия герметичных источников питания Mean Well HSG |
| 70 | Номинальная мощность 70 Вт |
| 36 | Выходное напряжение 36 В |
Основные особенности
- Универсальный вход переменного/постоянного тока.
- Полный диапазон входного напряжения до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 90%.
- Охлаждение за счёт свободной конвекции воздуха.
- Исполнение IP65 для внутренней и наружной установки.
- Компактные габариты.
- Высокая надёжность, малые потери.
- Пригоден для светодиодного освещения и световых табло.
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Диапазон напряжения | 22,1…36 В |
| Номинальный ток | 2,0 А |
| Диапазон тока | 1,2…2,0 А |
| Номинальная мощность | 72 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Регулировка тока | Внутренним потенциометром |
| Режим ограничения перегрузки | Постоянный ток, с автоматическим восстановлением после устранения неисправности |
| Режим короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41…48 В |
| Температурная защита | Отключение выходного напряжения, восстановление после повторного включения |
| Область постоянного тока | 29,3…48 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 0,425 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 55 А, холодный старт; длительность импульса 340 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент мощности | 0,96 при 115 В AC; 0,96 при 230 В AC; более 0,92 при 277 В AC, при полной нагрузке |
| Полные гармонические искажения | <20% при нагрузке 65% на входе 115/230 В AC и при нагрузке 75% на входе 277 В AC |
| Макс. количество БП на автомате 16 А | 6 шт. для автоматического выключателя типа B; 11 шт. для типа C, при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Ограничение постоянным током, автоматическое восстановление |
| Короткое замыкание | Режим hiccup, автоматическое восстановление |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | GB19510.14, GB19510.1, IP65; конструкция с учётом TUV EN61347-1, EN61347-2-13, UL8750 |
| Излучаемые помехи | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C при 65% нагрузке, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; EN61547, EN55024, уровень light industry, перенапряжение 4 кВ, критерий A |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C, с учётом графика дерейтирования |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| MTBF | 338,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 127,2 × 90 × 38,8 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 16 шт.; 13,2 кг; 0,77 CUFT |
| Корпус | Case No. 209B |
Подключение
| Назначение провода | Цвет | Обозначение |
| Защитное заземление | Зелёно-жёлтый | FG |
| Фаза переменного входа | Коричневый | AC/L |
| Нейтраль переменного входа | Синий | AC/N |
| Плюс выхода | Коричневый | V+ |
| Минус выхода | Синий | V- |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- Возможно потребуется снижение нагрузки при пониженном входном напряжении; для деталей следует использовать графики статических характеристик.
- Область постоянного тока составляет 65…100% выходного напряжения. Это пригодно для светодиодных нагрузок, однако требуется подтверждение электрической совместимости конечной системы.
- Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием; ЭМС конечного изделия определяется интегральной системой.
- Время установки измеряется при первом включении от холодного состояния; частые циклы ON/OFF могут увеличивать время установки.
- Для выполнения требований актуального регулирования ErP для светильников данный источник питания допускается использовать только после выключателя, не подключая его постоянно к сети.
Режим работы для светодиодных модулей
Изделие поддерживает характеристику CV + CC, то есть может работать как в режиме постоянного напряжения, так и в режиме постоянного тока. В области постоянного напряжения источник подходит для схем с LED-драйвером, а в области постоянного тока — для схем прямого питания светодиодов. Максимальное выходное напряжение в области постоянного тока зависит от конфигурации конечной системы.
