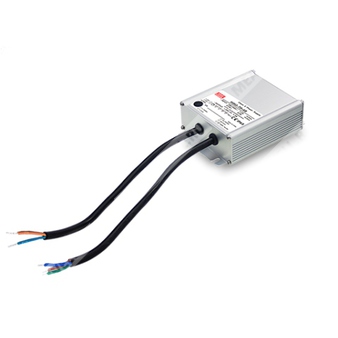

HSG-70-48 — герметизированный источник питания 70 Вт для светодиодных систем с выходом 48 В.
Назначение: одноканальный AC/DC источник питания для светодиодного освещения и знаковых приложений, работающий в режиме постоянного напряжения с характеристикой CV+CC, с защитами по короткому замыканию, перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Обозначение | Расшифровка |
| HSG | Серия герметизированных источников питания Mean Well HSG |
| 70 | Номинальная мощность 70 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
HSG-70-48 относится к серии одноканальных импульсных источников питания с универсальным входом переменного тока, активной коррекцией коэффициента мощности и степенью защиты корпуса IP65. Изделие предназначено для питания светодиодных систем и обеспечивает работу в режиме стабилизации напряжения с переходом в область стабилизации тока при заданной нагрузке. Предусмотрена внутренняя подстройка уровня выходного тока.
Основные особенности
- Универсальный вход переменного тока с диапазоном до 305 В AC.
- Активная коррекция коэффициента мощности.
- Высокий КПД, до 90%.
- Охлаждение за счет свободной конвекции воздуха.
- Конструктивное исполнение с защитой IP65.
- Компактные габариты.
- Высокая надежность и низкая стоимость владения.
- Подходит для светодиодного освещения и световых вывесок.
- Возможность регулировки постоянного тока внутренним потенциометром.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 48 В |
| Диапазон регулировки напряжения | 29,3 ~ 48 В |
| Номинальный ток | 1,5 А |
| Диапазон постоянного тока | 0,9 ~ 1,5 А |
| Номинальная мощность | 72 Вт |
| Пульсации и шум | 200 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке, 230 В AC / 115 В AC |
| Рабочая зона постоянного тока | Есть, с автоматическим возвратом после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Входной ток | 0,4 А при 277 В AC; 0,425 А при 230 В AC; 0,85 А при 115 В AC |
| Коэффициент мощности, тип. | PF 0,96 при 115 В AC; PF 0,96 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Полные гармонические искажения | < 20% при нагрузке 65% на 115/230 В AC и при нагрузке 75% на 277 В AC |
| Пусковой ток, тип. | 55 А, холодный старт, длительность импульса 340 мкс, измерено при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Максимальное количество блоков питания на автомате 16 А | 6 шт. для автомата типа B / 11 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 108% |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54 ~ 63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, общий период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | GB19510.14, GB19510.1, IP65; проектирование с учетом TUV EN61347-1, EN61347-2-13, UL8750 |
| Эмиссия ЭМС | EN55015, GB17743, GB17625.1, EN61000-3-2 Class C (при 65% нагрузке), EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547, EN55024; light industry level, surge 4 кВ, критерий A |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочие параметры
| Параметр | Значение |
| MTBF | 338,2 тыс. ч минимум, расчет по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127,2 × 90 × 38,8 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 16 шт. / 13,2 кг / 0,77 CUFT |
Механические данные
Корпус: Case No. 209B.
Подключение входа: AC/L (коричневый), AC/N (синий), FG (зелено-желтый).
Подключение выхода: V+ (коричневый), V- (синий).
Провод входа: H05RN-F 1,0 мм², 3 жилы.
Провод выхода: CCC 1,5 мм², 2 жилы.
Длина проводов: 320 ±20 мм.
Регулировка тока: через внутренний потенциометр, доступ через снятие резиновой заглушки на корпусе.
Степень защиты: IP65.
Характеристики статических режимов
Источник питания сохраняет работоспособность в широком диапазоне входного напряжения и допускает использование при горизонтальной установке. По графику статических характеристик выходная способность сохраняется в интервале 90 ~ 305 В AC, при этом при снижении входного напряжения до нижней границы сохраняется допустимая нагрузочная способность в пределах, соответствующих кривой статических характеристик.
Дерейтинг
При работе в зависимости от температуры окружающей среды нагрузка должна снижаться согласно дерейтинг-кривой. При 230 В AC и горизонтальной установке область полной нагрузки ограничена по температуре; дальнейшее повышение температуры приводит к уменьшению допустимой нагрузки.
Область применения
- Светодиодные светильники.
- Световые вывески.
- Промышленные и архитектурные LED-системы.
- Встроенные решения с требованием к IP65 и стабилизации тока.
Примечания
| № | Текст примечания |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Дерейтинг может потребоваться при пониженном входном напряжении; следует проверять статические характеристики для подробностей. |
| 5 | Область постоянного тока составляет 65 ~ 100% выходного напряжения. Это подходит для LED-нагрузок; для иных применений следует подтвердить электрические требования. |
| 6 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. На ЭМС могут влиять условия интеграции, и изготовитель конечного оборудования должен повторно оценить соответствие ЭМС всей системы. |
| 7 | Время установки измеряется при первом включении с холодного старта; повторное включение питания может увеличить время установки. |
| 8 | Для выполнения актуальных требований ErP для светильников данный источник питания может применяться только за выключателем и не должен быть постоянно подключен к сети. |
