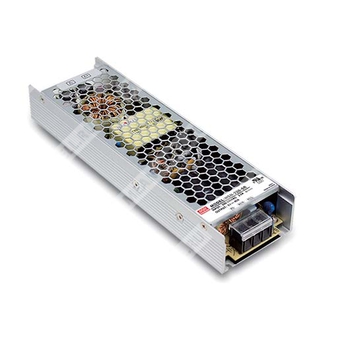

HSN-200-4.2A — импульсный источник питания 200 Вт с выходом 4,2 В и током до 30 А.
Назначение: одно выходной AC/DC источник питания для промышленного применения с низкопрофильным исполнением, повышенной надежностью и защитой по основным аварийным режимам.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HSN | Серия источников питания HSN |
| 200 | Номинальная мощность 200 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
| A | Исполнение с током нагрузки 30 А и типом регулировки A |
Краткие особенности
- Низкий ток утечки: менее 1 мА.
- Защита: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение через алюминиевую пластину или корпус.
- Низкопрофильное исполнение: 31 мм.
- Покрытие компаундом.
- Светодиодный индикатор включения.
- Высокая надежность при низкой стоимости.
- Испытание при 100% полной нагрузке в процессе приработки.
Выход
| Параметр | Значение |
| Выходное напряжение | 4,2 В |
| Номинальный ток | 30 А |
| Диапазон тока | 0 ~ 30 А |
| Номинальная мощность при конвективном охлаждении | 126 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон регулировки напряжения | 3,6 ~ 4,4 В |
| Защита от перегрузки | Тип: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 4,6 ~ 5,4 В |
| Защита от короткого замыкания | Тип: hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC или 254 ~ 373 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 86,5% |
| Пусковой ток | Холодный старт <80 А (при длительности импульса <1000 мкс, измерение при 50% Ipeak) при 115/230 В AC |
| Потребляемый ток AC | 3,0 А / 115 В AC; 2,5 А / 230 В AC |
| Ток утечки | <1 мА |
| Время запуска, нарастания | 1500 мс, 100 мс / 230 В AC; 2500 мс, 100 мс / 115 В AC |
| Время удержания | 20 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | Для типа A: 105 ~ 185% от номинальной выходной мощности |
| Короткое замыкание | Тип: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 4,6 ~ 5,4 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C (с учетом графика снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Испытание на стойкость к напряжению | I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-5, 4 кВ, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 210 × 62 × 31 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 20 шт. / 12 кг / 1,63 CUFT |
| Средняя наработка на отказ | 283,069 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
Входной клеммник TB1:
| Номер контакта | Назначение | Клемма |
| 1 | AC/L | DG28C-B-03P-13-00AH |
| 2 | AC/N | DG28C-B-03P-13-00AH |
| 3 | Заземление | DG28C-B-03P-13-00AH |
Выходной клеммник:
| Номер контакта | Назначение | Клемма |
| 1 | -V | CPB-7 M5 |
| 2 | +V | CPB-7 M5 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- См. «статические характеристики».
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск относится к стабилизации по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; подробности приведены в статических характеристиках.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Условия монтажа
Для работы необходима дополнительная алюминиевая пластина на нижней стороне. Для обеспечения тепловых характеристик поверхность пластины должна быть ровной и гладкой, либо покрытой термопастой. Источник питания HSN-200-4.2A должен быть жестко закреплен по центру алюминиевой пластины или корпуса того же размера.
Для теплоотвода необходимо выдерживать зазор не менее 5 см вокруг блока питания.
Дополнительные сведения
Серия HSN-200 предназначена для применения в составе промышленной аппаратуры, где требуются компактные размеры, высокая удельная мощность и принудительно-адекватный тепловой режим на основе монтажной плиты или корпуса.
